ГОСТ 21.401-88 ТЕХНОЛОГИЯ ПРОИЗВОДСТВА ОСНОВНЫЕ ТРЕБОВАНИЯ

Дополнительно:

сокращенная версия
Скачать полную версию (опция в стадии разработки)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)

Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР

Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР

Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР

Проектным институтом № 2

Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования и инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР

ИСПОЛНИТЕЛИ

В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова; Е. Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц, Ж. М. Меблеванный, В. П. Шиловский, Ж. А. Куркина, С. Н. Архаров, Ю. П. Русаков, В. П. Абарыков, Л. А. Кашина

2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 308

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).

1.2. В состав рабочих чертежей технологии производства включают:

рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее - задание на разработку технологических блоков);

чертежи специальных технологических трубопроводов;

исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001-73, если эти требования не разработаны в рабочем проекте (проекте).

1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:

общие данные по рабочим чертежам;

схему соединений (монтажную);

чертежи расположения оборудования и трубопроводов;

ведомость трубопроводов.

К основному комплекту рабочих чертежей марки ТХ составляют:

ведомость потребности в материалах по ГОСТ 21.109-80;

спецификацию оборудования по ГОСТ 21.110-82;

ведомость объемов монтажных работ по ГОСТ 21.111-84.

1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.

1.5. На схемах и чертежах изображают:

оборудование, трубопроводы и их элементы - в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

блоки на планах в виде прямоугольника, на разрезах - по наружному контуру сплошной основной линией;

трассы специальных трубопроводов - сплошной толстой основной линией;

строительные конструкции в виде упрощенных контурных очертаний - сплошной тонкой линией.

Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6. Термины, используемые в стандарте, и их пояснения приведены в приложении 1.

ГОСТ 21.404-85 АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

сокращенная версия
Скачать полную версию (опция в стадии разработки)

Дата введения 1986-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 18 апреля 1985 г. N 49

ПЕРЕИЗДАНИЕ. Март 1987 г.

Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации и линий связи, применяемых при выполнении схем автоматизации технологических процессов, разрабатываемых для строительства предприятий, зданий и сооружений всех отраслей промышленности и народного хозяйства.

1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.1. Графические обозначения

1.1.1. Графические обозначения приборов, средств автоматизации и линий связи должны соответствовать приведенным в таблице

ГОСТ 21.508-93 Правила выполнения рабочей документации

сокращенная версия
Скачать полную версию (опция в стадии разработки)

1 Область применения

Настоящий стандарт устанавливает состав и правила оформления рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов* различного назначения (далее - генеральные планы).

_____________________

* В качестве жилищно-гражданских объектов здесь и далее рассматривают микрорайоны, кварталы, группы жилых домов и общественных зданий.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации

ГОСТ 21.110-95 СПДС. Правила выполнения спецификации оборудования, изделий и материалов

ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.510-83 СПДС. Правила выполнения рабочих чертежей железнодорожных путей

ГОСТ 21.511-83 СПДС. Правила выполнения рабочих чертежей автомобильных дорог

3 Общие положения

3.1 Рабочую документацию генеральных планов выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов системы проектной документации для строительства (СПДС).

3.2 В состав рабочей документации генерального плана включают:

- рабочие чертежи генерального плана (основной комплект рабочих чертежей марки ГП. При объединении в одном основном комплекте рабочих чертежей генерального плана и сооружений транспорта основному комплекту рабочих чертежей присваивают марку ГТ);

- эскизные чертежи общих видов нетиповых изделий, конструкций, устройств и малых архитектурных форм (далее - эскизные чертежи общих видов нетиповых изделий);

- ведомость потребности в материалах - по ГОСТ 21.110*;

________________

* Выполняют при наличии указаний в договоре на выполнение проектных работ.

- ведомость объемов строительных и монтажных работ - по ГОСТ 21.110*;

________________

* Выполняют при наличии указаний в договоре на выполнение проектных работ.

3.3 В состав основного комплекта рабочих чертежей генерального плана включают:

- общие данные по рабочим чертежам;

- разбивочный план;

- план организации рельефа;

- план земляных масс;

- сводный план инженерных сетей;

- план благоустройства территории;

- выносные элементы (фрагменты, узлы) по ГОСТ 21.101*.

________________

* Выполняют при большой насыщенности изображений.

3.4 Рабочие чертежи основного комплекта выполняют на инженерно-топографическом плане (кроме чертежа плана земляных масс).

Допускается разбивочный план, сводный план инженерных сетей и план благоустройства территории выполнять без нанесения горизонталей рельефа местности.

3.5 Контуры проектируемых зданий и сооружений наносят на план по архитектурно-строительным рабочим чертежам, принимая координационные оси зданий и сооружений совмещенными с внутренними гранями стен.

Когда расстояние от наружной грани стены здания, сооружения до координационной оси в масштабе изображения превосходит толщину линии контура, последнюю относят от координационной оси на соответствующее расстояние (L) в соответствии с рисунком 1.

3.6 Планы рабочих чертежей располагают длинной стороной условной границы территории вдоль длинной стороны листа, при этом северная часть территории должна находиться вверху. Допускается отклонение ориентации на север в пределах 90 град. влево или вправо. Планы, расположенные на разных листах, выполняют с одинаковой ориентацией.

3.7 При малой насыщенности изображений допускается совмещать несколько различных планов в один с присвоением ему соответствующего наименования.

Пример - "Разбивочный план и план организации рельефа", "План организации рельефа и земляных масс".

3.8 При большой насыщенности изображений плана благоустройства территории допускается выполнять несколько планов по видам работ с присвоением каждому плану соответствующего наименования.

Пример - "План озеленения", "План расположения малых архитектурных форм", "План проездов, тротуаров, дорожек и площадок".

ГОСТ 21.603-80 Сязь и сигнализация, рабочие чертежи

сокращенная версия

Скачать полные версии ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Министерством промышленности средств связи

2. ИСПОЛНИТЕЛИ В.В.Зелионко (руководитель темы); Р.Ю.Гуревич; Л.Е.Курзакова; Н.Ф.Маркова

3. ВНЕСЕН Министерством промышленности средств связи. Зам.министра Г.И.Васильев

4. УТВЕРЖДЕН и ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 октября 1980 года N 172

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей и сигнализации для предприятий, зданий и сооружений всех отраслей промышленности и народного хозяйства.

1. Общие положения

1.1. Рабочие чертежи связи и сигнализации выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

1.2. В состав рабочих чертежей связи и сигнализации входят:

рабочие чертежи, предназначенные для производства монтажных работ (основной комплект рабочих чертежей марки СС);

чертежи общих видов нестандартных (нетиповых) конструкций;

ведомость потребности в материалах.

1.3. В состав основного комплекта рабочих чертежей марки СС включают:

общие данные по рабочим чертежам;

спецификацию;

схемы систем связи и сигнализации (далее именуются системами);

планы систем.

1.4. Основной комплект рабочих чертежей марки СС допускается расчленять на части по признакам, установленным ГОСТ 21.101-79, и по следующим дополнительным признакам:

по видам связи и сигнализации;

по составным частям систем связи и сигнализации (например: станционная часть, линейная часть, наружные и внутренние сети);

по зданиям и сооружениям.

В этом случае в обозначение основных комплектов рабочих чертежей к марке СС следует добавлять порядковый номер, например, СС1, СС2.

1.5. Графические изображения оборудования, устройств, кабелей, проводов и других элементов систем на схемах и планах выполняют в соответствии с ГОСТ 2.701-76.

На схемах и планах систем, включающих изображения нескольких одинаковых элементов (например: расположение сетей в помещениях, подключение проводов, аналогичная установка оборудования), допускается выполнять полное изображение одного элемента, а остальное - упрощено со ссылкой на полное изображение.

2. Общие данные по рабочим чертежам

2.1. В общих указаниях, которые входят в состав общих данных по рабочим чертежам марки СС, в дополнение к сведениям, предусмотренным ГОСТ 21.102-79, приводят:

схемы, разъясняющие основные принципы организации связи и сигнализации на объекте (при необходимости);

особые требования к системам (например: обеспечение взрывобезопасности, кислотостойкости);

требования к монтажу систем.

ГОСТ 12.3.038-85 Работы по тепловой изоляции оборудования и трубопроводов

сокращенная версия

Скачать  ГОСТы

1. Общие положения

1.1. Организация и технология выполнения теплоизоляционных работ должны обеспечивать безопасность для работающих на всех стадиях производственного процесса и соответствовать требованиям настоящего стандарта, ГОСТ 12.3.002-75, ГОСТ 12.1.004-85, ГОСТ 12.1.007-76, СНиП III-4-80, Правил пожарной безопасности при производстве строительно-монтажных работ, утвержденных ГУПО МВД СССР, а также Санитарных норм и правил, утвержденных Минздравом СССР.

1.2. При выполнении теплоизоляционных работ должна быть обеспечена безопасность для работающих при возникновении следующих опасных и вредных производственных факторов:

запыленность и загазованность воздуха;

уровень шума и вибрации на рабочем месте;

недостаточная освещенность;

отклонения от оптимальных норм температуры, относительной влажности и скорости движения воздуха в рабочей зоне;

электробезопасность применяемых машин и оборудования.

1.3. Содержание вредных веществ в воздухе рабочей зоны и параметры микроклимата не должны превышать норм, установленных ГОСТ 12.1.005-76.

Гигиенические характеристики вредных веществ в воздухе рабочей зоны при производстве теплоизоляционных работ приведены в обязательном приложении 1.

1.4. Допустимые значения уровней шума и вибрации, создаваемые машинами и механизмами на рабочих местах, соответственно по ГОСТ 12.1.003-83 и #M12293 2 5200329 3271140448 24256 77 1294284114 247265662 4293218086 557313239 2960271974ГОСТ 12.1.012-78.

1.5. Освещенность на рабочих местах должна быть не менее 30 лк.

1.6. При выполнении теплоизоляционных работ в опасных зонах порядок допуска к производству работ, а также границы опасных зон, в пределах которых действуют опасные факторы, должны соответствовать СНиП III-4-80.

2. Требования безопасности к технологическим процессам

2.1. В технологических процессах при изготовлении теплоизоляционных изделий, конструкций и выполнении теплоизоляционных работ следует применять, как правило, необходимые средства механизации.

2.2. Работы на всех стадиях технологического процесса должны выполняться с применением индивидуальных и коллективных средств защиты по ГОСТ 12.4.011-75.

2.3. Область применения изоляции из пенополиуретана (заливочного и напыляемого) по пожарной опасности должна соответствовать СН 542-81.

При изготовлении и заливке пенополиуретана, кроме того, должны быть выполнены следующие требования:

подогрев компонентов пенополиуретана должен производиться с помощью закрытых нагревателей и без применения открытого пламени;

при выполнении технологических операций должно быть исключено попадание компонентов на кожный покров работающих;

при работе с хладоном 11 - по "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (разд. 10), утвержденным Госгортехнадзором СССР;

при выполнении работ по изготовлению рабочих составов и заливки не допускается в зоне радиусом 25 м курить, разводить огонь, выполнять сварочные работы;

перед началом работ по изготовлению и заливке пенополиуретана ответственному исполнителю работ необходимо выдавать наряд-допуск на производство работ повышенной опасности.

2.4. Основополагающим документом для подготовки, организации и выполнения теплоизоляционных работ с учетом обеспечения безопасности труда должен быть проект производства работ (ППР) или технологическая карта (ТК). Состав и содержание основных решений в ППР и ТК по обеспечению безопасности труда должен отвечать требованиям, приведенным в обязательном приложении 2.

3. Требования безопасности к организации строительной площадки, участков работ и рабочих мест

3.1. Требования к организации строительной площадки и рабочим местам должны соответствовать СНиП III-4-80.

3.2. Приспособления для обеспечения удобства и безопасности работающих должны соответствовать ГОСТ 12.2.012-75, средства подмащивания - ГОСТ 24258-80.

3.3. Стоечные и подвесные леса должны быть рассчитаны на нормативные значения нагрузок по ГОСТ 24258-80.

3.4. Рабочие места на участках приготовления рабочих составов и заливки пенополиуретана должны быть оборудованы первичными средствами пожаротушения в соответствии с ГОСТ 12.4.009-83.

ГОСТ 21.402-83 АНТИКОРРОЗИОННАЯ ЗАЩИТА

сокращенная версия

Скачать  ГОСТы

РАЗРАБОТАН

Институтом "Проектхимзащита" Министерства монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

А.С.Горина (руководитель темы), В.Д.Любановский, В.Э.Радзевич, В.А.Соколов

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Член Коллегии В.М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13 июня 1983 г. № 117

Настоящий стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов (основной комплект рабочих чертежей марки АЗО) всех отраслей промышленности и народного хозяйства.

Стандарт не распространяется на рабочие чертежи антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов с антикоррозионными покрытиями, выполненными на предприятиях-изготовителях.

Если в качестве защитного покрытия предусматривают применение лакокрасочных или мастичных материалов, то в рабочих чертежах приводят только указания по антикоррозионной защите, которые составляют по форме 1. Пример заполнения таблицы указаний по антикоррозионной защите приведен в справочном приложении 1.

1. Общие положения

1.1. Рабочие чертежи антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов (далее - рабочие чертежи антикоррозионной защиты) выполняют в соответствии с требованиями настоящего стандарта, других стандартов системы проектной документации для строительства и норм проектирования антикоррозионной защиты.

1.2. В состав основного комплекта рабочих чертежей марки АЗО включают:

общие данные по рабочим чертежам;

рабочие чертежи антикоррозионной защиты;

ведомость объемов антикоррозионных работ по объектам защиты;

ведомость изделий, изготавливаемых по специальному заказу.

2. Общие данные по рабочим чертежам

2.1. В состав общих данных по рабочим чертежам основного комплекта марки АЗО в дополнение к ГОСТ 21.102-79 включают ведомость технологических аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите (форма 2) и рекомендации по выбору химически стойких материалов.

В графах ведомости указывают:

в графе "Наименование объекта защиты" - наименование аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите;

в графе "Габаритные размеры" - габаритные размеры аппаратов, газоходов и трубопроводов.

Пример заполнения ведомости приведен в справочном приложении 2.

3. Рабочие чертежи антикоррозионной защиты

3.1. Состав основного комплекта рабочих чертежей антикоррозионной защиты в зависимости от видов антикоррозионных покрытий приведен в справочном приложении 3. Состав основного комплекта рабочих чертежей может уточняться в зависимости от типов защитных покрытий.

3.2. Масштабы изображений принимают по ГОСТ 2.302-68:

разрезы аппаратов - 1:10 - 1:100;

планы и разрезы газоходов и трубопроводов - 1:20 - 1:100;

сечения и узлы антикоррозионной защиты

аппаратов, газоходов и трубопроводов - 1:2 - 1:20.

3.3. На чертеже разреза аппарата (черт. 1) указывают:

габаритные размеры аппарата с учетом толщины защитных покрытий;

толщину защитных покрытий, металлических стенок и днища аппарата;

обозначения и диаметры штуцеров с учетом толщины защитных покрытий;

ссылки на узлы.

Внутренние устройства аппарата, газоходов и трубопроводов, разработка которых не входит в основной комплект рабочих чертежей марки АЗО, изображают штрихпунктирной линией с двумя точками.

3.4. На чертежах планов и разрезов (видов) газоходов и трубопроводов (черт. 2) указывают:

отметки и привязки газоходов и трубопроводов к строительным конструкциям или аппарату;

внутренние диаметры газоходов и трубопроводов с учетом толщины защитных покрытий;

толщину защитных покрытий и металлических стенок газоходов и трубопроводов.

Если антикоррозионная защита газоходов и трубопроводов выполняется до монтажа или требует термической обработки (вулканизации или полимеризации покрытия), то на чертежах планов и разрезов проставляют габаритные размеры царг или отдельных участков газоходов или трубопроводов, подлежащих антикоррозионной защите или термической обработке до их монтажа.

ГОСТ 21.405-93 Правила выполнения рабочей документации тепловой изоляции

сокращенная версия

Скачать  ГОСТы

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает состав и правила оформления рабочей документации тепловой изоляции наружной поверхности трубопроводов и оборудования зданий и сооружений различного назначения.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации

ГОСТ 21.109-80 СПДС. Ведомости потребности в материалах

ГОСТ 21.110-82 СПДС. Спецификация оборудования

ГОСТ 21.111-84 СПДС. Ведомости объемов строительных и монтажных работ

ГОСТ 17314-81 Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Рабочую документацию тепловой изоляции оборудования и трубопроводов выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства.

3.2 В состав рабочей документации тепловой изоляции включают:

- рабочие чертежи, предназначенные для производства монтажных работ (основной комплект рабочих чертежей марки ТИ);

- ведомость техномонтажную в соответствии с разделом 6;

- спецификацию оборудования по ГОСТ 21.110;

- ведомость потребности в материалах по ГОСТ 21.109*;

________

* Выполняют при наличии указаний в договоре на выполнение проектных работ

- ведомости объемов строительных и монтажных работ по ГОСТ 21.111*;

________

* Выполняют при наличии указаний в договоре на выполнение проектных работ

- эскизные чертежи общих видов нетиповых теплоизоляционных конструкций, изделий, устройств (далее - эскизные чертежи общих видов нетиповых изделий), предназначенные для разработки конструкторской документации.

3.3 В состав основного комплекта рабочих чертежей марки ТИ включают:

- общие данные по рабочим чертежам;

- чертежи (виды, планы, разрезы) тепловой изоляции.

3.4 Позиционные обозначения (марки) оборудования (установок, блоков), систем, трубопроводов, арматуры и других элементов принимают по соответствующим рабочим чертежам (технологическим, тепломеханическим, санитарно-техническим и др.), на основании которых разрабатывают чертежи тепловой изоляции.

3.5 При незначительном объеме работ по тепловой изоляции трубопроводов и применении типовых решений допускается не выполнять основной комплект рабочих чертежей марки ТИ.

В этом случае соответствующие указания о выполнении работ, составе теплоизоляционных конструкций и техномонтажную ведомость (при необходимости) приводят на листе общих данных основного комплекта, содержащего рабочие чертежи трубопроводов, подлежащих изоляции.

ГОСТ 23337-78 (СТ СЭВ 2600-80) Методы измерения шума

ГОСТ 23337-78 (СТ СЭВ 2600-80) Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий.

сокращенная версия

Скачать  ГОСТы

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 9 октября 1978 г. № 194

ПЕРЕИЗДАНИЕ (ноябрь 1984 г.) с Изменением № 1, утвержденным в декабре 1981 г. Постановлением Госстроя СССР № 272 от 31.12.81 (ИУС 4-82)

Настоящий стандарт устанавливает методы измерения и оценки шума в помещениях жилых и общественных зданий и на селитебной территории.

Стандарт не устанавливает методы измерения и оценки шума в помещениях общественных зданий, предназначенных для трудовой деятельности, в помещениях специального назначения (радио-, теле-, киностудии, залы кинотеатров и театров, концертные залы), а также методы измерения авиационного шума, установленные ГОСТ 22283-76.

Стандарт полностью соответствует СТ СЭВ 2600-80.

(Измененная редакция, Изм. № 1).

1. Общие положения

1.1. Результаты измерений шума подразделяются на два класса точности:

1 - точные измерения;

2 - ориентировочные измерения.

1.2. Постоянный шум* следует оценивать уровнем звука L_a, дБА. Допускается дополнять оценку постоянного шума уровнями звукового давления L, дБ, в октавных полосах со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц (октавными уровнями звукового давления).

________

* Основные термины и определения приведены в приложении 1.

1.3. Непостоянный (колеблющийся во времени, прерывистый и импульсный) шум следует оценивать эквивалентным уровнем звука L_aek, дБА.

1.4. Непостоянный шум на селитебной территории, а также шум в помещениях жилых и общественных зданий от источников шума, находящихся в зданиях (например инженерного, санитарно-технического оборудования и т.д.), следует дополнительно оценивать максимальным уровнем звука L_max, дБА.

2. Условия измерения

2.1. Время оценки шума T в помещениях жилых и общественных зданий и на селитебной территории следует принимать днем - непрерывно в течение 8 ч, ночью - непрерывно в течение 0,5 ч (в наиболее шумные периоды суток).

2.2. Продолжительность измерения шума T_m следует устанавливать в зависимости от характера шума.

2.3. Продолжительность измерения постоянного шума должна составлять не менее 3 мин. В каждой точке должно быть произведено не менее 3 отсчетов уровней звука (октавных уровней звукового давления).

2.4. Измерение непостоянного шума следует проводить в периоды времени оценки шума T, которые охватывают все типичные изменения шумового режима в точке оценки. Продолжительность каждого измерения непостоянного шума T_m в каждой точке должна составлять не менее 30 мин.

2.5. Измерение прерывистого шума, уровни звука которого остаются постоянными в интервалах длительностью 30 мин и более, следует проводить в течение полного цикла характерного действия прерывистого шума в дневное или ночное время.

ГОСТ 28100-89 Защита от шума в строительстве. Глушители шума

сокращенная версия

Скачать  ГОСТы

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Научно-исследовательским институтом строительной физики (НИИСФ) Государственного строительного комитета СССР

ИСПОЛНИТЕЛИ

Э.А. Лесков (руководитель темы), канд. техн. наук; В.В. Зорин, канд. техн. наук; П.Г. Бородин, канд. физ.-матем. наук; В.В. Бочкарева

2. Постановлением Государственного строительного комитета СССР от 27.02.89 № 31 стандарт Совета Экономической Взаимопомощи СТ СЭВ 6085-87 "Защита от шума в строительстве. Глушители шума. Методы определения акустических характеристик" введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.89

3. ВЗАМЕН ГОСТ 23793-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт распространяется на глушители шума (далее - глушители), располагаемые в воздуховодах для транспортировки воздуха, и устанавливает методы определения величин снижения шума, осуществляемые с помощью измерений на испытательных стендах.

Настоящий стандарт не распространяется на глушители двигателей внутреннего сгорания и поршневых компрессоров.

Настоящий стандарт может применяться также для измерения акустических характеристик элементов воздуховодов.

Пояснения некоторых терминов, встречающихся в настоящем стандарте, приведены в приложении 2.

1. Общие положения

1.1. Акустическими характеристиками глушителей являются следующие величины:

1.2. Стенды для измерений должны отвечать требованиям, изложенным в разд. 2.

1.3. Измерения проводят в третьоктавных полосах частот в диапазоне от 50 до 10000 Гц. Допускается для центральных систем вентиляции проводить измерения в диапазоне частот от 100 до 8000 Гц.

1.4. Точность измерения должна соответствовать требованиям ГОСТ 23941.

2. Аппаратура

2.1. Требования к измерительной аппаратуре

Для измерения уровней звукового давления в полосах частот применяют измеритель уровня звукового давления, а также комплект фильтров для третьоктавных полос частот по ГОСТ 17187 и ГОСТ 17168. Размер микрофона в направлении, перпендикулярном оси воздуховода, не должен превышать 5% наименьшего поперечного сечения выходного измерительного воздуховода.

Допускается при определении уровней звуковой мощности собственного шума глушителя методом измерения в реверберационной камере применять регистратор уровня (самописец), оснащенный логарифмическим усилителем со скоростью записи не менее 300 дБ/с, обеспечивающий запись уровня звукового давления во времени.

2.2. Требования к измерительному источнику звука

2.2.1. В состав измерительного источника звука должны входить:

1) два или более громкоговорителей, установленных асимметрично относительно оси воздуховода;

2) концевое поглощающее устройство;

3) герметичное звукоизолирующее ограждение, снижающее косвенную передачу.

ГОСТ 12.3.040-86 Работы кровельные и гидроизоляционные

ГОСТ 12.3.040-86 Работы кровельные и гидроизоляционные. Требования безопасности

сокращенная версия
Скачать полную версию (опция в стадии разработки)

РАЗРАБОТАН

Всесоюзным научно-исследовательским и проектным институтом труда в строительстве (ВНИПИ труда в строительстве) Госстроя СССР с участием Центрального научно-исследовательского и проектно-экспериментального института организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР

ИСПОЛНИТЕЛИ

А.П. Новак, канд. техн. наук (руководитель и ответственный исполнитель темы); А.В. Косолапова, канд. мед. наук (руководитель темы); Л.В. Уленкова, канд. биол. наук; И.В. Петрова; В.А. Алексеев, канд. техн. наук; В.Б. Белевич, канд. техн. наук; Р.Б. Степанова; Э.И. Ходакова; В.Т. Чепуряев, Д.И. Прокофьев

ВНЕСЕН Главным управлением технического нормирования и стандартизации Госстроя СССР

Зам. начальника Главка И.А. Петров

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 декабря 1985 г. N 249

Настоящий стандарт распространяется на кровельные и гидроизоляционные работы при строительстве, расширении, реконструкции и техническом перевооружении предприятий, зданий и сооружений, за исключением зданий с полимерным утеплителем в покрытии, и устанавливает требования безопасности при производстве работ с применением рулонных материалов, горячих и холодных мастик (далее - мастик) на основе нефтяных битумов.

1. Общие положения

1.1. Производство кровельных и гидроизоляционных работ должно быть безопасным на всех стадиях:

подготовки поверхности основания - сушка, выравнивание и обеспыливание;

подачи материалов на рабочее место;

нанесения мастик и приклеивания рулонных материалов;

приготовления мастик на объекте строительства.

1.2. Запрещается применение рулонных и мастичных материалов не соответствующих требованиям стандартов или технических условий, а также материалов, выполненных по стандартам или техническим условиям, в которых отсутствуют показатели взрывной и пожарной опасности.

1.3. При производстве работ должны быть предусмотрены мероприятия, предупреждающие воздействие на работающих опасных и вредных производственных факторов, к которым относят:

расположение рабочего места на высоте и в опасной зоне;

подвижные части производственного оборудования;

опасное значение напряжения в электрической цепи оборудования;

повышенную температуру применяемых материалов;

загазованность и запыленность воздуха рабочей зоны;

пожаро- и взрывоопасность применяемых рулонных и мастичных материалов, разбавителей, растворителей;

недостаточную освещенность рабочей зоны;

шум и вибрацию.

1.4. Безопасность производства кровельных и гидроизоляционных работ должна обеспечиваться:

технологией (технологической последовательностью) производства работ;

организацией рабочих мест и труда исполнителей;

размещением производственного оборудования, машин и механизмов;

способами транспортирования материалов к рабочим местам;

применением средств индивидуальной и коллективной защиты работающих, а также спецодежды и спецобуви;

обучением работающих безопасным методам труда;

соблюдением требований пожарной безопасности;

контролем требований безопасности.

1.5. Мероприятия по предупреждению воздействия на работающих опасных и вредных производственных факторов должны содержаться в проектах производства работ, технологических картах и соответствовать требованиям ГОСТ 12.3.002-75, ГОСТ 12.1.004-85, ГОСТ 12.1.010-76, ГОСТ 12.1.013-78, СНиП III-4-80, Правил пожарной безопасности при производстве строительно-монтажных работ, Правил пожарной безопасности при производстве сварочных и огневых работ на объектах народного хозяйства, утвержденных ГУПО МВД СССР, а также требованиям других нормативных документов по данному вопросу, утвержденных в установленном порядке, и настоящего стандарта.

1.6. При устройстве электрического освещения следует руководствоваться СНиП II-4-79, СНиП III-4-80, Правилами устройства электроустановок, утвержденных Минэнерго СССР, и ГОСТ 12.1.046-85.

2. Требования к технологическим процессам

2.1. Работы по устройству кровель и гидроизоляции следует выполнять комплексно с применением средств механизации.

2.2. Работы, выполняемые на расстоянии менее 2 м от границы перепада, равного по высоте 1,3 м и более, следует производить после установки временных или постоянных защитных ограждений.

При отсутствии этих ограждений работы следует выполнять с применением предохранительного пояса.

Места закрепления карабина предохранительного пояса должны быть указаны в проекте производства работ.

2.3. Для прохода по покрытию, не рассчитанному на нагрузки от работающих, должны применяться трапы шириной не менее 0,3 м с поперечными планками для упора ног.

Трапы на время работы должны быть закреплены.

2.4. На время производства работ следует выделять участки работ, вокруг которых должны быть установлены границы опасной зоны, сигнальное ограждение, знаки безопасности и надписи по ГОСТ 12.4.026-76.

2.5. Выполнение кровельных работ во время гололеда, тумана, исключающего видимость в пределах фронта работ, грозы и ветра со скоростью 15 м/с и более не допускается.

2.6. При производстве работ внутри помещений, камер или емкостей с применением растворителей, разбивателей, образующих взрывоопасные смеси, совмещение гидроизоляционных и огневых работ не допускается.

2.7. В особых случаях при согласовании с пожарным надзором допускается приготовление мастик с использованием оборудования, размещенного непосредственно на покрытии (перекрытии), в соответствии с проектом производства работ, разработанным или согласованным проектной организацией.

2.8. Мастики, приготавливаемые на объекте строительства или доставляемые централизованно, должны соответствовать требованиям государственных стандартов, технических условий, отраслевых стандартов или стандартов предприятий.

2.9. Битумоплавильные установки, размещаемые в котлованах, должны оборудоваться устройствами для принудительной подачи и организованного отвода продуктов горения топлива за пределы котлованов на высоту не менее 2,5 м над окружающей котлован поверхностью.

2.10. Битумоплавильные установки, инвентарные битумопроводы для подачи составов должны быть расположены на прочном основании, исключающем их просадку.

2.11. Приспособления, предназначенные для обеспечения безопасности работающих и удобства работы (лестницы, стремянки, трапы, мостики, леса, подмости, сходни, люльки и др.), должны отвечать требованиям ГОСТ 12.2.012-75.

2.12. При выполнении кровельных и гидроизоляционных работ в опасных зонах работающих следует выдавать наряд-допуск к производству работ в порядке, установленном СНиП III-4-80.

АРМАТУРНЫЕ И ЗАКЛАДНЫЕ ИЗДЕЛИЯ СВАРНЫЕ

сокращенная версия
>>> скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР

РАЗРАБОТЧИКИ:

И. Е. Евгеньев, канд. техн. наук (руководитель темы); А. М. Фридман, канд. техн. наук; Ф. И. Машленко, канд. техн. наук; Г. Г. Гурова; В. М. Скубко; Л. А. Зборовский; В. И. Пименова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 18.05.90 № 45

3. ВЗАМЕН ГОСТ 10922-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт распространяется на сварные арматурные и закладные изделия железобетонных конструкций и сварные соединения арматуры и закладных изделий, выполняемые при изготовлении и монтаже сборных и возведении монолитных железобетонных конструкций.

Стандарт устанавливает требования к арматурным изделиям из стержневой арматурной стали и арматурной проволоки диаметром 3 мм и более.

Стандарт не распространяется на закладные изделия, не имеющие анкерных стержней из арматурной стали.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Сварные арматурные изделия подразделяют на типы:

арматурные сетки;

арматурные каркасы;

отдельные стержни арматуры со сварными стыковыми соединениями по длине стержня.

1.2. Арматурные сетки

1.2.1. Сварные арматурные сетки изготовляют из стержней, расположенных в двух взаимно перпендикулярных направлениях и соединенных в местах пересечений сваркой (крестообразное соединение).

Сетки изготовляют с квадратными или прямоугольными ячейками.

В одном направлении сетки имеют стержни одинакового диаметра.

1.2.2. Сетки изготовляют с расположением рабочей арматуры:

в одном направлении (продольном или поперечном) и распределительной арматурой в другом направлении;

в обоих направлениях.

1.2.3. Сетки изготовляют плоскими или рулонными.

Рулонными изготовляют сетки с продольными стержнями из арматурной проволоки диаметрами до 5 мм включ. при поперечных стержнях диаметрами до 10 мм включ.

1.2.4. Сетки с продольными и поперечными стержнями диаметрами от 3 до 10 мм включ. изготовляют с поперечными стержнями на всю ширину сетки или со смещенными поперечными стержнями.

1.3. Арматурные каркасы

1.3.1. Сварные арматурные каркасы изготовляют из продольных и поперечных стержней, соединенных в местах пересечений сваркой (крестообразное соединение).

Продольные и поперечные стержни каркасов в одном направлении имеют стержни одинакового или разных диаметров.

1.3.2. Каркасы изготовляют плоскими или пространственными.

Плоские каркасы имеют поперечные стержни, расположенные в одной плоскости и предназначенные для армирования линейных изгибаемых или растянутых железобетонных элементов и конструкций с малой шириной поперечного сечения.

Пространственные каркасы изготовляют с поперечными стержнями, расположенными в разных плоскостях.

1.4. Сварные закладные изделия подразделяют на два основных типа: открытые и закрытые.

В зависимости от расположения анкерных стержней относительно плоского элемента различают закладные изделия с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Типы закладных изделий и взаимное расположение их элементов приведены в приложении 1.

1.5. Форма и размеры сварных арматурных сеток и каркасов, отдельных стержней арматуры со сварными стыковыми соединениями по длине стержня, закладных изделий, а также тип сварного соединения и способ сварки должны соответствовать установленным стандартами, техническими условиями или проектной документацией на железобетонные конструкции или арматурные и закладные изделия.

1.5.1. Сварные плоские и рулонные арматурные сетки, изготовляемые предприятиями строительной индустрии на многоэлектродных сварочных машинах, должны соответствовать требованиям ГОСТ 23279.

1.5.2. Сварные рулонные сетки, изготовляемые метизной промышленностью из арматурной проволоки диаметром 5 мм, - по ГОСТ 8478.

1.6. Конструкция сварных соединений, выполняемых в заводских условиях и при монтаже сборных и возведении монолитных железобетонных конструкций, должна соответствовать ГОСТ 14098.

1.7. Крестообразные соединения типов К1 и К2 по ГОСТ 14098, которые должны обеспечивать восприятие арматурой сеток и каркасов напряжений не менее ее расчетных сопротивлений, подлежат выполнению с нормируемой прочностью в соответствии с требованиями пп. 2.14 и 2.16.

Соединения с нормируемой прочностью должны быть указаны в рабочих чертежах арматурных изделий.

1.8. К сварным крестообразным соединениям с ненормируемой прочностью, применяемым для обеспечения взаимного расположения стержней арматурных изделий в процессе их транспортирования, изготовления и бетонирования конструкций (при отсутствии указаний о нормируемой прочности этих соединений в рабочих чертежах изделий), относят:

1) соединения в плоских и рулонных сетках с рабочей арматурой из арматурной стали периодического профиля, независимо от ее класса и диаметра;

2) соединения в местах пересечения продольной арматуры пространственных каркасов с поперечной арматурой в виде непрерывной спирали или замкнутых хомутов;

3) соединения в местах пересечения продольных или поперечных стержней плоских каркасов, и в местах пересечения стержней сеток со стержнями, объединяющими их в пространственные каркасы, если последние применяют для армирования изгибаемых железобетонных элементов, не работающих на кручение.

1.9. Условные обозначения арматурных и закладных изделий, а также сварных соединений принимают в соответствии со стандартами, техническими условиями или проектной документацией на железобетонные конструкции или арматурные и закладные изделия.

ГОСТ 10629-88 ШПАЛЫ ЖЕЛЕЗОБЕТОННЫЕ

сокращенная версия
>>> скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР

ИСПОЛНИТЕЛИ В.В.Серебренников, канд.техн.наук; В.М.Кольнер, канд.техн.наук (руководители темы); И.В.Амеличев, канд.техн.наук; В.Ф.Барабошин, канд.техн. наук; В.Д.Черников; Н.И.Гаврилина; А.И.Комянко; О.И.Крикунов, канд.техн. наук; Л.Е.Берлин, канд.техн.наук; В.М.Климова, канд.техн.наук; В.И.Пименова; Т.В.Барабанова; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 21.11.88 N 228

3. ВЗАМЕН ГОСТ 10629-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

--------------------------------------------

ВНЕСЕНА поправка к ГОСТ 10629-88, опубликованная в ИУС № 5 1990 г.

Поправка внесена юридическим бюро "Кодекс".

Настоящий стандарт распространяется на железобетонные, предварительно напряженные шпалы для железнодорожных путей с рельсовой колеей шириной 1520 мм и рельсами типов Р75, Р65 и Р50, по которым обращается типовой подвижной состав общей сети железных дорог СССР.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Шпалы следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Шпалы в зависимости от типа рельсового скрепления подразделяют на:

Ш1 - для раздельного клеммно-болтового рельсового скрепления (типа КБ) с болтовым креплением подкладки к шпале;

Ш2 - для нераздельного клеммно-болтового рельсового скрепления (типа БПУ) с болтовым прикреплением подкладки или рельса к шпале;

ГОСТ 10884-94 СТАЛЬ АРМАТУРНАЯ ТЕРМОМЕХАНИЧЕСКИ УПРОЧНЕННАЯ

сокращенная версия
>>> скачать архивы ГОСТ

Предисловие

1 РАЗРАБОТАН ТК 120 “Чугун, сталь, прокат”

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 6-94 от 17.10.94)

За принятие стандарта проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 13.04.95 № 214 Межгосударственный стандарт ГОСТ 10884-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4 ВЗАМЕН ГОСТ 10884-81

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на термомеханически упрочненную арматурную сталь гладкую и периодического профиля диаметрами 6-40 мм, предназначенную для армирования железобетонных конструкций.

Стандарт содержит сертификационные требования к термомеханически упрочненной арматурной стали для железобетонных конструкций.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 380-88 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 7564-73 Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для химического состава

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования к хранения

ГОСТ 10243-75 Сталь. Метод испытаний и оценки макроструктуры

ГОСТ 12004-81 Сталь арматурная. Методы испытания на растяжение

ГОСТ 12344-88 Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12345-88 Стали легированные и высоколегированные. Методы определения серы

ГОСТ 12346-78 Стали легированные и высоколегированные. Методы определения кремния

ГОСТ 12347-77 Стали легированные и высоколегированные. Методы определения фосфора

ГОСТ 12348-78 Стали легированные и высоколегированные. Методы определения марганца

ГОСТ 12350-78. Стали легированные и высоколегированные. Методы определения хрома

ГОСТ 12352-81 Стали легированные и высоколегированные. Методы определения никеля

ГОСТ 12355-78 Стали легированные и высоколегированные. Методы определения меди

ГОСТ 12356-81 Стали легированные и высоколегированные. Методы определения титана

ГОСТ 12357-84 Стали легированные и высоколегированные. Методы определения алюминия

ГОСТ 12358-82 Стали легированные и высоколегированные. Методы определения мышьяка

ГОСТ 12359-81 Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 12360-82 Стали легированные и высоколегированные. Методы определения бора

ГОСТ 14019-80 Методы и сплавы. Методы испытаний на изгиб

ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры

ГОСТ 18895-81 Сталь. Метод фотоэлектрического спектрального анализа

ГОСТ 30247.1-94 КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ. Методы испытаний на огнестойкос

сокращенная версия
>>> скачать архивы ГОСТ

Предисловие

1 РАЗРАБОТАН Государственным Центральным научно-исследовательским и проектно-экспериментальным институтом комплексных проблем строительных конструкций и сооружений имени В.А.Кучеренко (ЦНИИСК им.Кучеренко) Минстроя России, Центром противопожарных исследований и тепловой защиты в строительстве ЦНИИСК (ЦПИТЗС ЦНИИСК) и Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

3 Настоящий стандарт представляет собой аутентичный текст ИСО 834-75 Fire resistance test - Elements of building constructions "Испытания на огнестойкость. Строительные конструкции"

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 23 марта 1995 г. N 18-26

5 ВЗАМЕН СТ СЭВ 1000-78, СТ СЭВ 5062-85

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящий стандарт применяют совместно с ГОСТ 30247.0.

1.2 Стандарт применяют для:

- несущих, самонесущих и навесных стен и перегородок без проемов;

- покрытий и перекрытий без проемов с подвесными потолками (при применении их для повышения предела огнестойкости конструкции) или без них;

- колонн и столбов;

- балок, ригелей, элементов арок, ферм и рам, а также других несущих и ограждающих конструкций.

При установлении пределов огнестойкости конструкций в целях определения возможности их применения в соответствии с противопожарными требованиями нормативных документов (в том числе при сертификации) следует применять методы, установленные настоящим стандартом.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

СТ СЭВ 383-87 Пожарная безопасность в строительстве. Термины и определения

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

3.1 Несущие конструкции (элементы) - конструкции, воспринимающие постоянную и временную нагрузку, в том числе нагрузку от других частей зданий.

3.2 Огнестойкость конструкции - по СТ СЭВ 383.

3.3 Самонесущие конструкции - конструкции, воспринимающие нагрузку только от собственного веса.

3.4 Ограждающие конструкции - конструкции, выполняющие функции ограждения или разделения объемов (помещений) здания. Ограждающие конструкции могут совмещать функции несущих (в том числе самонесущих) и ограждающих конструкций.

4 СТЕНДОВОЕ ОБОРУДОВАНИЕ

4.1 Стендовое оборудование - по ГОСТ 30247.0.

4.2 При испытании ограждающих конструкций регулирующее устройство системы дымовых каналов должно обеспечивать избыточное давление в огневом пространстве печи. При испытании вертикальных ограждающих конструкций избыточное давление должно поддерживаться на высоте не менее чем верхние 2/3 проема печи.

Через 5 мин после начала испытания избыточное давление должно составлять (10+/-2) Па:

- при испытании горизонтальных элементов - на расстоянии 100 мм от обогреваемой поверхности образца;

- при испытании вертикальных элементов - на высоте, равной 3/4 вертикального размера проема печи, считая от низа.

5 ТЕМПЕРАТУРНЫЙ РЕЖИМ

По ГОСТ 30247.0.

Конструкции строительные. Методы испытаний на огнестойкость

Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

сокращенная версия
>>> скачать архивы ГОСТ

Предисловие

1 РАЗРАБОТАН Государственным Центральным научно-исследовательским и проектно-экспериментальным институтом комплексных проблем строительных конструкций и сооружений имени В.А.Кучеренко (ЦНИИСК им.Кучеренко) Минстроя России, Центром противопожарных исследований и тепловой защиты в строительстве ЦНИИСК (ЦПИТЗС ЦНИИСК) и Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 г.

3 Настоящий стандарт представляет собой аутентичный текст ИСО 834-75 Fire resistance test - Elements of building constructions "Испытания на огнестойкость. Строительные конструкции"

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 23 марта 1995 г. N 18-26

5 ВЗАМЕН СТ СЭВ 1000-78

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт регламентирует общие требования к методам испытаний строительных конструкций и элементов инженерных систем (далее - конструкций) на огнестойкость при стандартных условиях теплового воздействия и применяется для установления пределов огнестойкости.

Стандарт является основополагающим по отношению к стандартам на методы испытаний на огнестойкость конструкций конкретных типов.

При установлении пределов огнестойкости конструкций в целях определения возможности их применения в соответствии с противопожарными требованиями нормативных документов (в том числе при сертификации) следует применять методы, установленные настоящим стандартом.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использована ссылка на СТ СЭВ 383-87 Пожарная безопасность в строительстве. Термины и определения

3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

3.1 Огнестойкость конструкции - по СТ СЭВ 383.

3.2 Предел огнестойкости конструкции - по СТ СЭВ 383.

3.3 Предельное состояние конструкции по огнестойкости состояние конструкции, при котором она утрачивает способность сохранять несущие и/или ограждающие функции в условиях пожара.

4 СУЩНОСТЬ МЕТОДОВ ИСПЫТАНИЙ

Сущность методов заключается в определении времени от начала теплового воздействия на конструкцию, в соответствии с настоящим стандартом до наступления одного или последовательно нескольких предельных состояний по огнестойкости с учетом функционального назначения конструкции

ГОСТ 11214-86 ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ...

сокращенная версия
>>> скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

В.Г.Цимблер, канд. техн. наук (руководитель темы); И.И.Драгилев, канд. техн. наук; А.В.Цареградский; В.А.Пинскер; С.А.Каган, канд. техн. наук; В.Г.Довжик, канд. техн. наук; М.Л.Зайченко, канд. техн. наук; В.А.Клевцов, д-р техн. наук; В.В.Макаричев, канд. техн. наук; Б.П.Филиппов, канд. техн. наук; М.Г.Коревицкая, канд. техн. наук; Н.В.Морозов, д-р техн. наук; В.А.Камейко, канд. техн. наук; Н.И.Левин, канд. техн. наук; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР по делам строительства от 25.08.80 N 134

3. ВЗАМЕН ГОСТ 12504-67 и ГОСТ 19570-74 в части внутренних несущих стен и перегородок

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ (январь 1992 г.) с Изменениями N 1 и 2, утвержденными в ноябре 1985 г., декабре 1987 г. (ИУС 3-86, 4-88.)

Настоящий стандарт распространяется на сплошные плоские бетонные и железобетонные панели, изготовленные из тяжелого бетона, легкого бетона, плотного силикатного бетона, автоклавного ячеистого бетона и предназначенные для внутренних несущих стен и перегородок жилых и общественных зданий.

Стандарт не распространяется на предварительно напряженные панели и панели специального назначения (вентиляционные, дымовые, электропанели и др.), а также на панели из плотного силикатного и автоклавного ячеистого бетонов, предназначенные для стен помещений с относительной влажностью воздуха св. 75%.

Применяемые в стандарте термины и их определения приведены в приложении 1.

Стандартом учтены требования СТ СЭВ 1001.

ГОСТ 12506-81 ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

сокращенная версия
>>> скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) и Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Российской Федерации.

ВНЕСЕН Минстроем России

2. ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 ноября 1994 года.

За принятие проголосовали:

3. ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1996 года в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 18.05.95 N 18-45

4. ВЗАМЕН ГОСТ 12767-80

1. Область применения

Настоящий стандарт распространяется на железобетонные сплошные плиты (далее - плиты), изготовляемые из тяжелого бетона, конструкционного легкого бетона плотной структуры и плотного силикатного бетона и предназначенные для использования их в качестве несущей части перекрытий крупнопанельных зданий различного назначения с расчетной нагрузкой на перекрытие (без учета собственного веса плиты) до 6,0 кПа включ.

Стандарт устанавливает обязательные требования, изложенные в пунктах 3.3, 3.4, 3.10-3.12 и разделах 4-7.

Стандарт не распространяется на железобетонные плиты с выступающими частями для образования балконов.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 8829-94 Конструкции и изделия бетонные и железобетонные сборные. Методы испытаний нагружением и оценка прочности, жесткости и трещиностойкости

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия

ГОСТ 10922-90 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 13015.0-83 Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования

ГОСТ 13015.1-81 Конструкции и изделия бетонные и железобетонные сборные. Приемка

ГОСТ 13015.2-81 Конструкции и изделия бетонные и железобетонные сборные. Маркировка

ГОСТ 13015.4-84 Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения

ГОСТ 13840-68 Канаты стальные арматурные 1 х 7. Технические условия

ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105-86 Бетоны. Правила контроля прочности

ГОСТ 21780-83 Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 25214-82 Бетон силикатный плотный. Технические условия

ГОСТ 25697-83 Плиты балконов и лоджий железобетонные. Общие технические условия

ГОСТ 25820-83 Бетоны легкие. Технические условия

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 28984-91 Модульная координация размеров в строительстве. Основные положения

ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 21519-200 Блоки оконные из алюминиевых сплавов

ГОСТ 21519-2003
БЛОКИ ОКОННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ

ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 года

ВВЕДЁН в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России №77 от 20 июня 2003 года

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".

Содержание

1. Область применения
2. Нормативные ссылки
3. Классификация и условное обозначение
4. Технические требования
5. Правила приемки
6. Методы контроля
7. Транспортирование и хранение
8. Общие указания по монтажу и эксплуатации
9. Гарантии изготовителя

Приложение Сведения о разработчиках стандарта

1. Область применения

Настоящий стандарт распространяется на оконные и балконные дверные блоки (далее - "оконные блоки", "изделия"), изготавливаемые с использованием профилей из алюминиевых сплавов и предназначенные для применения в зданиях и сооружениях различного назначения.

Допускается распространение требований настоящего стандарта на витринные оконные блоки и витражные светопрозрачные конструкции, изготавливаемые по рабочей проектной и технической документации и рассчитанные на эксплуатационные нагрузки.

Стандарт не распространяется на изделия с раздвижным открыванием створок, навесные фасадные конструкции, а также на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома и т.д.

Область применения конкретных марок изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами и требованиями настоящего стандарта.

Стандарт может быть применен для целей сертификации.

обратно к содержанию

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 9.031-74 ЕСЗКС. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 111-2001 Стекло листовое. Технические условия

ГОСТ 166-89* Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 538-2001 Изделия замочные и скобяные. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная

ГОСТ 9416-83 Уровни строительные. Технические условия

ГОСТ 10354-82* Пленка полиэтиленовая. Технические условия

ГОСТ 22233-2001 Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия

ГОСТ 23166-99 Блоки оконные. Общие технические условия

ГОСТ 24404-80 Изделия из древесины и древесных материалов. Покрытия лакокрасочные. Классификация и обозначения

ГОСТ 24866-99 Стеклопакеты клееные строительного назначения. Технические условия

ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26602.3-99 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4-99 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света

ГОСТ 26602.5-2001 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке

ГОСТ 30698-2000 Стекло закаленное строительное. Технические условия

ГОСТ 30733-2000 Стекло с низкоэмиссионным твердым покрытием. Технические условия

ГОСТ 30777-2001 Устройства поворотные, откидные и поворотно-откидные для оконных и балконных дверных блоков. Технические условия

ГОСТ 30778-2001 Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия

ГОСТ 30826-2002 Стекло многослойное строительного назначения. Технические условия

ГОСТ 30971-2001 Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия

ГОСТ 31014-2002 Профили полиамидные стеклонаполненные. Технические условия.

обратно к содержанию

3. Классификация и условное обозначение

3.1 Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения профилей и видам их защитно-декоративного покрытия.

3.2 По вариантам конструктивного исполнения профилей изделия подразделяют на изготовляемые из:

полых профилей из алюминиевых сплавов (А);

комбинированных профилей с термоизоляционной вставкой (АК);

комбинированных профилей с термоизоляционной вставкой, заполненной утеплителем (АКУ).

Оконные блоки могут быть облицованы с внутренней стороны накладными деревянными планками (АД, АКД, АКУД).

3.3 По видам защитно-декоративного покрытия профилей изделия классифицируют согласно ГОСТ 22233.

3.4 Условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения настоящего стандарта.

Допускается принимать следующую структуру условного обозначения:

 X  X  X  Х-Х-Х  X  X  X

 |  |  |  | | |  |  |  |

  --|--|--|-|-|--|--|--|--------- Вид изделия:

    |  |  | | |  |  |  |          О - оконный блок

    |  |  | | |  |  |  |          Б - балконный дверной блок

    |  |  | | |  |  |  |

     --|--|-|-|--|--|--|--------- Вариант конструктивного исполнения

       |  | | |  |  |  |          профилей (по 3.2)

       |  | | |  |  |  |

        --|-|-|--|--|--|--------- Вариант конструкции остекления*

          | | |  |  |  |

           -|-|--|--|--|--------- Размер по высоте, мм

            | |  |  |  |

             -|--|--|--|--------- Размер по ширине, мм

              |  |  |  |

               --|--|--|--------- Размер по толщине (ширина коробки),

                 |  |  |          мм

                 |  |  |

                  --|--|--------- Класс изделия по приведенному

                    |  |          сопротивлению теплопередаче**

                    |  |

                     --|--------- Вариант конструкции изделия***

                       |

                        --------- Обозначение настоящего стандарта

* СПО - однокамерный стеклопакет; СПД - двухкамерный стеклопакет; С - одинарное стекло. Допускается указывать конструкцию стеклопакета по ГОСТ 24866, например 4М1-16Аr-К4.

** Допускается не указывать для оконных блоков, предназначенных для установки в неотапливаемые помещения.

*** Рекомендуемая составляющая условного обозначения: Ф - с форточками, Фр - с фрамугами, Р - с распашным (поворотным) открыванием. О - с откидным открыванием; ПД - с подвесным открыванием; ПО - с поворотно-откидным открыванием, К - с комбинированным открыванием; Л - левого исполнения, П - правого исполнения. Допускается вводить дополнительные буквенные обозначения конструктивных решений согласно технической документации изготовителя.

При экспортно-импортных поставках допускается применять другую структуру условного обозначения, оговоренную в договоре (контракте).

Примеры условного обозначения:

OAK СПД 1660-1470-82 В2 ГОСТ 21519-2003 - оконный блок из алюминиевых комбинированных профилей, с двухкамерным стеклопакетом, высотой 1660 мм, шириной 1470 мм, толщиной (ширина коробки) 82 мм, класс по приведенному сопротивлению теплопередаче - В2, изготовленный по настоящему стандарту.

БА (4М1-16-4М1) 2160-870-62 Д1 РП ГОСТ 21519-2003 - балконный дверной блок из полых алюминиевых профилей, с однокамерным стеклопакетом (4М1-16-4М1), высотой 2160 мм, шириной 870 мм, толщиной (ширина коробки) 62 мм, класс по приведенному сопротивлению теплопередаче - Д1, с распашным открыванием, правого исполнения, изготовленный по настоящему стандарту.

В заказе (договоре) на изготовление изделий должны быть приведены подробное описание конструкции изделий, наименование системы и артикулы профилей, архитектурный рисунок и вид (схема) открывания; тип и расположение оконных приборов, наличие вентиляционных и климатических клапанов, цвет (согласно номеру образца-эталона), а также другие требования, отражающие специфику изделия.

3.5 К витринным оконным блокам относят изделия, предназначенные для заполнения стеновых проемов под витрину, обладающие повышенным сопротивлением к ударным и другим воздействиям и остекленные безопасными видами стекол.

К витражным светопрозрачным конструкциям (строительным витражам) относят крупногабаритные, как правило, многоячеистые конструкции из рамочных элементов со светопрозрачным заполнением, устанавливаемые в стеновые проемы зданий путем крепления профилей коробки (рамы) непосредственно к откосу проема (в отличие от навесных светопрозрачных фасадных конструкций).

ГОСТ 21.605-82 (СТ СЭВ 5676—86) СЕТИ ТЕПЛОВЫЕ

сокращенная версия

Скачать  ГОСТы

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей тепловых сетей (тепломеханической части) объектов строительства всех отраслей промышленности и народ­ного хозяйства.

Стандарт распространяется на тепловые сети (далее — сети) с параметрами теплоносителей:

вода температурой t ≤ 200°С и давлением Р y ≤ 2,5 МПа (25 кгс/см 2);

пар температурой t ≤ 440°С и давлением Р y ≤ 6,4 МПа (64 кгс/см 2).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи сетей выполняют в соответствии с требованиями настоящего стандар­та и других стандартов системы проектной документации для строительства, а также нормами проектирования сетей.

1.2. В состав рабочих чертежей сетей включают:

рабочие чертежи, предназначенные для производства строительно-монтажных работ (ос­новной комплект рабочих чертежей марки ТС);

эскизные чертежи общих видов нестандартных (нетиповых) конструкций (далее — чертежи об­щих видов).

1.3. В состав основного комплекта рабочих чертежей марки ТС включают:

общие данные по рабочим чертежам;

планы сетей;

схемы сетей;

поперечные разрезы сетей;

профили сетей;

чертежи (планы, разрезы, схемы) узлов трубопроводов и П-образных компенсаторов.

1.4. К основному комплекту рабочих чертежей сетей составляют спецификацию оборудования по ГОСТ 21.110—82 и ведомости потребности в материалах по ГОСТ 21.109—80.

1.5. Для трубопроводов сетей принимают буквенно-цифровы e обозначения по ГОСТ 21.106—78 с указанием наружного диаметра и толщины стенки трубы на полке линии-выноски или под ней (черт. 2—4 и 7 настоящего стандарта).

Проектируемые трубопроводы изображают сплошной толстой основной линией, существую­щие — сплошной тонкой линией, перспективные— штриховой линией. Для перспективных трубопро­водов на полке линии-выноски указывают только диаметр условного прохода ( D у ).

1.6. Условные графические изображения на планах различных способов прокладки сетей при­нимают по ГОСТ 21.108—78. При этом подземные сети на чертежах марки ТС допускается условно изображать сплошными линиями.

Условные графические изображения, обозначения подземных и надземных сооружений на се­тях (например, камер, павильонов, ниш), предназначенных для размещения узлов трубопроводов, компенсаторов и вентиляционных устройств, принимают в соответствии с обязательным приложением 1.

Условные графические обозначения оборудования, арматуры, элементов трубопроводов прини­мают по стандартам Единой системы конструкторской документации, приведенным в справочном приложении 2.

1.7. Масштабы изображений на чертежах должны соответствовать приведенным в табл. 1.

Т а б л и ц а 1

1.8. Элементам сетей: узлам трубопроводов (местам с ответвлениями, секционирующими за­движками, дренажными устройствами, сальниковыми и волнистыми компенсаторами, спуском труб, пересечениями коммуникаций), компенсаторам, неподвижным опорам, поворотам трассы присваи­вают обозначения, состоящие из марки, принимаемой в соответствии с табл. 2, и порядкового но­мера по маркам (например, УТ5, Н12, УП8). Нумерацию элементов сетей начинают от источни­ка тепловой энергии или границы проектирования. Для магистральных сетей допускается применять сквозную нумерацию элементов сетей без маркировки.

Принятые обозначения элементов сетей должны быть сохранены в рабочих чертежах, вхо­дящих в основные комплекты других марок.

В чертежах сетей, при необходимости, указывают обозначения отдельно стоящих опор и колонн эстакад, принятые в строительных чертежах.

Т а б л и ц а 2

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1. В состав общих данных, кроме сведений, предусмотренных ГОСТ 21.102—79, включают:

ситуационный план сетей (без масштаба), с выделением проектируемого участка сети сплош­ной толстой основной линией;

расчетные тепловые потоки — по форме 1.

При заполнении формы 1 в графе «Наименование потребителя» указывают наименование кор­пуса (цеха), здания, объекта..

Для магистральных сетей допускается указывать сум марные тепловые потоки с обяза­тельной разбивкой по видам потребления: отопление, вентиляция, горячее водоснабжение, технологические нужды.

2.2. В общих указаниях, входящих в состав общих данных по рабочим чертежам марки ТС,

кроме сведений, предусмотренных ГОСТ 21.102—79, приводят:

параметры транспортируемых теплоносителей;

краткое описание системы теплоснабжения и способов регулирования отпуска тепловой энергии;

технические характеристики труб и сталей, требования к поставке труб;

требования по монтажу, антикоррозионной защите (наружной) и тепловой изоляции трубопроводов

ГОСТ 21.609-83 Газоснабжение

сокращенная версия

Скачать  ГОСТы

1. Общие положения

1.1. Рабочие чертежи газоснабжения выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства, а также норм проектирования газоснабжения.

1.2. В состав рабочих чертежей газоснабжения (основной комплект рабочих чертежей марки ГСВ) включают:

- общие данные по рабочим чертежам;

- чертежи (планы, разрезы и виды) расположения газопроводов, газовых контрольно-измерительных приборов и газового оборудования*;

---------------

* Газовые контрольно-измерительные приборы и газовое оборудование далее именуются оборудованием.

- схемы газоснабжения;

- чертежи (планы, разрезы, виды и схемы) газовых установок;

- эскизные чертежи общих видов нетиповых устройств и конструкций* газоснабжения.

---------------

* Эскизные чертежи общих видов нетиповых устройств и конструкций далее именуются чертежами общих видов.

К основному комплекту рабочих чертежей марки ГСВ выполняют спецификацию оборудования и ведомость потребности в материалах по ГОСТ 21.109-80.

1.3. Газопроводы на чертежах указывают условными графическими изображениями по ГОСТ 21.106-78.

Буквенно-цифровые обозначения газопроводов приведены в табл.1.

Таблица 1

1.4. Диаметр и толщину стенки газопровода указывают на полке линии-выноски.

Для газопроводов из стальных водогазопроводных труб указывают диаметр условного прохода и толщину стенки.

Для газопроводов из стальных электросварных и других труб указывают наружный диаметр и толщину стенки.

В том случае, когда на полке линии-выноски указывают буквенно-цифровое обозначение газопровода, его диаметр и толщину стенки указывают под полкой линии-выноски.

1.5. Стояки газопроводов обозначают маркой, состоящей из буквенного обозначения "Ст" и, через дефис, порядкового номера стояка в пределах здания (сооружения), например Ст-1, Ст-2.

ГОСТ 8690-94 РАДИАТОРЫ ОТОПИТЕЛЬНЫЕ ЧУГУННЫЕ

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.

За принятие голосовали:

3 ВЗАМЕН ГОСТ 8690-75

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1995 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.03.95 № 18-23

ВНЕСЕНА поправка, опубликованная в ИУС № 1 1997 г.

1 Область применения

Настоящий стандарт распространяется на чугунные отопительные секционные и блочные радиаторы, предназначенные для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 423 К (150°С) и рабочим избыточным давлением до 0,9 МПа (9 кгс/см ²).

Обязательные требования к качеству продукции изложены в 4.1 (в части расстояний между центрами ниппельных отверстий), 4.2, 5.2.1, 5.2.2, 5.2.6, 5.3, 5.4.2, 5.4.3 и 5.5.1.

ГОСТ 8870-79 КОЛОНКИ ВОДОГРЕЙНЫЕ ДЛЯ ВАНН. Технические условия

сокращенная версия

Скачать  ГОСТы

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 ноября 1979 г. № 220.

ВЗАМЕН ГОСТ 8870-74

ПЕРЕИЗДАНИЕ. Июнь 1987 г.

Настоящий стандарт распространяется на водогрейные колонки для ванн, предназначенные для нагревания воды, поступающей из водопроводной сети, при сжигании твердого топлива.

1. Типы и основные параметры

1.1. Водогрейные колонки должны изготовляться следующих типов, указанных в табл. 1.

Таблица 1

1.2. Условное обозначение водогрейной колонки в технической документации и при заказе должно состоять из слова "Колонка", обозначения типа колонки и настоящего стандарта.

Пример условного обозначения водогрейной колонки с оцинкованным водяным баком и чугунной топкой:

Колонка КВЦ-I ГОСТ 8870-79

То же, колонки с эмалированным водяным баком и встроенной стальной топкой:

Колонка КВЭ-II ГОСТ 8870-79

1.3. Основные параметры колонок должны соответствовать указанным в табл. 2.

Колонка водогрейная с чугунной топкой

Типы КВЭ-I, КВЦ-I

1 - водяной бак; 2 - топка; 3 - смеситель; 4 - кольцо топки; 5 - сливной штуцер;

6 - заполнитель из смеси глины с асбестом

Размеры для справок.

Справочная масса колонки не более 73 кг.

Примечание. Допускается изготовление топки совместно с кольцом в одной отливке.

КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ. Метод определения водостойкости

КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ. Метод определения водостойкости клеевых соединений

сокращенная версия

Скачать  ГОСТы

РАЗРАБОТАН Центральным научно-исследовательским институтом строительных конструкций им.В.А.Кучеренко Госстроя СССР

ИСПОЛНИТЕЛИ А.С.Фрейдин, д-р техн. наук (руководитель темы); Л.М. Ковальчук, д-р техн. наук; И.П.Преображенская, канд. техн. наук; Р.Н.Верещагина; Т.Я.Якобсон; М.М.Белоусова; Г.В.Левушкин

ВНЕСЕН Центральным научно-исследовательским институтом строительных конструкций им.В.А.Кучеренко Госстроя СССР

Директор А.Ф.Смирнов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 ноября 1982 г. N 280

ВЗАМЕН ГОСТ 17005-71

Настоящий стандарт распространяется на деревянные клееные конструкции из древесины хвойных пород и устанавливает метод определения водостойкости клеевых соединений.

Метод основан на определении группы водостойкости по прочности клеевых соединений на скалывание вдоль волокон после выдержки образцов в воде и их кипячения.

Применение метода следует предусматривать в стандартах и технических условиях, устанавливающих технические требования на деревянные клееные конструкции, при проверке новых видов клеев и разработке технологических режимов склеивания.

1. ОТБОР ОБРАЗЦОВ

1.1. В зависимости от назначения испытаний образцы выпиливают из:

элементов конструкций в процессе их изготовления - для контроля качества клеевых соединений;

специально склееных заготовок - при проверке новых видов клеев и разработке режимов склеивания.

1.2. Для испытаний на водостойкость клеевых соединений должно быть изготовлено по 10 образцов, выдерживаемых в воде и подвергаемых кипячению.

1.3. Форма и размеры образцов должны соответствовать ГОСТ 15613.1-77.

2. ОБОРУДОВАНИЕ, АППАРАТУРА, ПРИБОРЫ

2.1. Для проведения испытаний должны применяться следующие оборудование, аппаратура и приборы:

сосуды эмалированные, из нержавеющего металла или термостойкого стекла для выдержки образцов в воде;

электронагревательные приборы, обеспечивающие постоянную температуру воды (20±2)°С при выдержке образцов в воде и 100°С при их кипячении;

испытательная машина по ГОСТ 7855-74 с погрешностью измерения нагрузки до 1%;

приспособление для испытания по ГОСТ 15613.1-77;

штангенциркуль по ГОСТ 166-80 с погрешностью измерения до 0,1 мм.

Щиты перекрытий деревянные для малоэтажных домов. Технические услови

Щиты перекрытий деревянные для малоэтажных домов. Технические условия

сокращенная версия

Скачать  ГОСТы

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН

Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР, Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

А. И. Устинова, канд. техн. наук (руководитель темы); А. А. Подобин; М. А. Чернов, канд. техн. наук; С. В. Запальская; И. Ф. Бондарев; А. В. Крюкова; Н. В. Шведов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 08.07.86 N 95

3. ВЗАМЕН ГОСТ 1005-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5 ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные щиты перекрытий, изготовляемые в заводских условиях и предназначенные для применения в перекрытиях малоэтажных домов.

ГОСТ 13448-82 РЕШЕТКИ ВЕНТИЛЯЦИОННЫЕ ПЛАСТМАССОВЫЕ

сокращенная версия

>>>  скачать архивы ГОСТ

Настоящий стандарт распространяется на пластмассовые вентиля­ционные решетки с монтажной регулировкой «живого сечения» и без регулировки, изготовляемые методом литья под давлением.

Решетки предназначены для установки на вытяжных вентиляционных каналах жилых и общественных зданий и вспомогательных зданий промышленных предприятий.

Применение решеток в условиях их возможного нагрева свыше 50 °С не допускается.

Материал решеток относится к группе горючих.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы, основные параметры и размеры решеток должны соответствовать указанным в таблице

Примечание . Коэффициент «живого сечения» - отношение свободной площади проема решетки для прохода воздуха к габаритной площади проема.

1.2. Решетка типа РВП2 предусматривает возможность монтажной регулировки «живого сечения».

Решетки типов РВП1, РВП3, РВП4 - с постоянным «живым сечением».

1.3. Допускается по соглашению изготовителя с потребителем выпускать решетки типов РВП2; РВП3; РВП4 с другим рисунком внутренней части решетки. При этом коэффициент «живого сечения» должен соответствовать значению, указанному в таблице.

1.4. По соглашению изготовителя с потребителем решетки типов РВП2, РВП3 и РВП4 могут быть изготовлены без отверстий для крепления. При этом на поверхности решеток с нелицевой стороны по периметру должна быть рельефная сетка шириной 15 мм с высотой рельефа 0,12-0,15 мм.

1.5. Условное обозначение решетки должно состоять из обозначения типа, марки материала, цвета и обозначения настоящего стандарта.

Пример условного обозначения решетки вентиляционной пластмассовой типа РВП1, изготовляемой из блочного полистирола марки ПСМ, белого цвета:

РВП1-ПСМ — белая ГОСТ 13448-82

То же, типа РВП4, изготовляемой из ударопрочного полистирола марки УПМ-0503, зеленого цвета:

РВП4-УПМ-0503 — зеленая ГОСТ 13448—82

ГОСТ 17079-88 БЛОКИ ВЕНТИЛЯЦИОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ. Технические условия

сокращенная версия

>>>  скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по архитектуре и градостроительству при Госстрое СССР (Госкомархитектуры)

ИСПОЛНИТЕЛИ И.Н.Сидько (руководитель темы); В.Г.Позовская; Г.Б.Айзенберг; Д.М.Лаковский; И.В.Колечицкая; Т.В.Барабанова; В.И.Пименова; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 21.11.88 N 229

3. ВЗАМЕН ГОСТ 17079-71

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт распространяется на железобетонные вентиляционные блоки (далее - блоки), изготовляемые из тяжелого или легкого бетона и предназначенные для жилых, общественных, производственных, административных и бытовых зданий.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Блоки следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденных в установленном порядке, по рабочим чертежам серий 1.134.1-12, 1.134.1-15 и 1.034.1-1/89.

Допускается изготовление до 01.01.92 на действующем оборудовании блоков типов, формы и толщиной, отличных от указанных в табл. 1, при соблюдении всех остальных требований, установленных настоящим стандартом.

1.2. Основные параметры и размеры

1.2.1. Блоки подразделяют на следующие типы:

В - самонесущие;

1ВД - блоки-диафрагмы жесткости с одной консолью;

2ВД - то же, с двумя консолями;

ВД - то же, без консолей;

1ВДП - блоки-диафрагмы жесткости с дверным проемом и одной

консолью;

2ВДП - то же, с двумя консолями;

ВДП - то же, без консолей;

ВТ - чердачные для зданий с теплым чердаком;

ВХ - то же, с холодным чердаком;

1ВК - крышные с одной консолью;

2ВК - то же, с двумя консолями;

ВК - то же, без консолей.

ГОСТ 21.602-79 Отопление, вентиляция и кондиционирование воздуха

ГОСТ 12.1.038-82 Предельно допустимые значения напряжений прикосновения и

ГОСТ 12.1.038-82 скачать полную версию

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАНО И ВНЕСЕНО Всесоюзным Центральным Советом Профессиональных Союзов

РАЗРАБОТЧИКИ

А.С.Дальнов (руководитель темы); Г.П.Саверский; Н.Л.Неведомский; И.Н.Дорожкин

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.82 N 2987.

3 Периодичность проверки 5 лет.

4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5 Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС N 2-93)

6 ПЕРЕИЗДАНИЕ (январь 1996 г.) с Изменением N 1, утвержденным в декабре 1987 г. (ИУС N 4-88)

Настоящий стандарт устанавливает предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, предназначенные для проектирования способов и средств защиты людей, при взаимодействии их с электроустановками производственного и бытового назначения постоянного и переменного тока частотой 50 и 400 Гц.

Термины, используемые в стандарте, и их пояснения приведены в приложении.

(Измененная редакция, Изм. N 1).

1 ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ НАПРЯЖЕНИЙ

ПРИКОСНОВЕНИЯ И ТОКОВ

1.1 Предельно допустимые значения напряжений прикосновения и токов установлены для путей тока от одной руки к другой и от руки к ногам.

(Измененная редакция, Изм. N 1).

1.2 Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, указанных в табл.2*.

________________

* Ошибка оригинала. Следует читать - табл.1. Примечание юр. бюро "Кодекс".

Таблица 1

Примечания:

1 Напряжения прикосновения и токи приведены при продолжительности воздействий не более 10 мин в сутки и установлены, исходя из реакции ощущения.

2 Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25°С) и влажности (относительная влажность более 75%), должны быть уменьшены в три раза.

1.3 Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземленной или изолированной нейтралью и выше 1000 В с изолированной нейтралью не должны превышать значений, указанных в табл.2.

1.4 Предельно допустимые значения напряжений прикосновения при аварийном режиме производственных электроустановок с частотой тока 50 Гц, напряжением выше 1000 В, с глухим заземлением нейтрали не должны превышать значений, указанных в табл.3.

1.5 Предельно допустимые значения напряжений прикосновения и токов при аварийном режиме бытовых электроустановок напряжением до 1000 В и частотой 50 Гц не должны превышать значений, указанных в табл.4.

ГОСТ 21.403-80 ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

сокращенная версия

ГОСТ 21.403-80 полная версия

Скачать полные версии ГОСТ

Дата введения 1981-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 октября 1980 г. N 173

1. Настоящий стандарт устанавливает графические обозначения энергетического оборудования в теплотехнических схемах энергетических сооружений.

Примечания:

1. Основные патрубки оборудования в таблицах указаны условно без обозначения подводимых и отводимых сред.

2. Размеры условных графических обозначений указаны в миллиметрах.

2. Условные графические обозначения котлов и камер сгорания приведены в таблице

ГОСТ 21.607-82 РАБОЧИЕ ЧЕРТЕЖИ. ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ

ГОСТ 21.607-82 полная версия

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей электри­ческого освещения территории промышленных предприятий всех отраслей промышленности и на­родного хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи электрического освещения территории промышленного предприятия (да­лее—рабочие чертежи освещения территории) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

1.2. В состав рабочих чертежей освещения территории включают:

рабочие чертежи, предназначенные для производства электромонтажных работ (основной ком­плект рабочих чертежей марки ЭН);

эскизные чертежи общих видов нетиповых конструкций, предназначенных для установки освети­тельных приборов и электрооборудования.

2. ОСНОВНОЙ КОМПЛЕКТ РАБОЧИХ ЧЕРТЕЖЕЙ МАРКИ ЭН

2.1. В состав основного комплекта рабочих чертежей марки ЭН включают:

общие данные по рабочим чертежам;

план освещения территории;

ведомость опор и прожекторных мачт с установленными на них осветительными приборами и электрооборудованием;

схемы питания и управления освещением территории;

чертежи нетиповых узлов установки осветительных приборов и электрооборудования.

2.2. Рабочие чертежи освещения территории допускается оформлять отдельными документами с присвоением им базовой марки основного комплекта и добавлением через точку порядкового номе­ра документа, обозначаемого арабскими цифрами, например, общие данные по рабочим чертежам (ЭН1.1), план освещения территории (ЭН1.2).

2.3. Общие данные по рабочим чертежам выполняют по ГОСТ 21.102—79 с учетом следующих дополнительных требований:

ведомость спецификаций не составляют;

при оформлении рабочих чертежей освещения территории отдельными документами в состав общих данных включают ведомость документов по форме 2 ГОСТ 21.102—79, а в каждый из после­дующих документов—ведомость рабочих чертежей документа по форме 1 ГОСТ 21.102—79 и ссылку на общие данные по рабочим чертежам освещения территории.

2.4. П л а н о с в е щ е н и я т е р р и т о р и и

2.4.1. Для разработки плана освещения территории в качестве подосновы используют рабочие чертежи генерального плана.

Фрагменты плана освещения территории выполняют в масштабе1 : 200 и 1 : 500.

2.4.2. На плане освещения территории указывают:

опоры с установленными на них светильниками и опоры для прокладки воздушных линий;

светильники, установленные на зданиях или сооружениях и подвешенные на тросах;

мачты и вышки с прожекторами;

электротехнические устройства, от которых питается освещение территории;

сети освещения территории и сети управления освещением территории (при наличии дистанционного управления);

заземляющие и другие необходимые устройства;

трубные переходы под дорогами для прокладки кабелей;

позиции опор, прожекторных мачт (вышек);

буквенно-цифровые обозначения источников питания и управления;

фазы сети, к которым подключают светильники и прожекторы;

привязочные размеры для опор, прожекторных мачт (вышек);

расстояния между осями опор (в метрах).

ГОСТ 8823-85 (СТ СЭВ 4326-83) ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ

сокращенная версия

РАЗРАБОТАН Министерством строительного, дорожного и коммунального машиностроения

ИСПОЛНИТЕЛИ

Е.А. Нефедов (руководитель темы), Л.И. Вайсбурд, В.М. Волков, Е.В. Эмме

ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

Зам. министра А.С. Шавреев.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1985 г. № 93

ВЗАМЕН ГОСТ 8823-67, ГОСТ 9322-67, ГОСТ 13415-67, ГОСТ 13416-67

Внесена Поправки, ИУС № 5 1986, 1987 г.

1. Настоящий стандарт распространяется на электрические грузовые лифты общего назначения (далее - лифты): обычные, с монорельсом, выжимные и тротуарные, устанавливаемые в общественных зданиях и зданиях промышленных предприятий.

Лифты с наружной кнопочной простой системой управления предназначены для подъема и спуска только грузов. Лифты с внутренней кнопочной простой системой управления (лифты для работы с проводником) и лифты со смешанной простой системой управления предназначены для подъема и спуска разновременно грузов и пассажиров.

Примечание. Лица, сопровождающие груз, не являются пассажирами.

Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном приложении 1, и международному стандарту ИСО 4190/2-82 в части грузоподъемности, номинальной скорости, размеров кабины, ширины дверей кабины и шахты.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном приложении 2.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Лифты обычные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты грузоподъемностью 5000 кг допускается изготавливать до 01.01.91.

Таблица 1

Лифты выжимные грузоподъемностью 500, 1000, 2000 и 3200 кг со скоростью 0,5 м/с допускается изготавливать до 01.01.92.

Лифты с монорельсом грузоподъемностью 1000, 2000 и 3200 кг со скоростью 0,5 м/с и лифты тротуарные грузоподъемностью 500 кг допускается изготавливать до 01.01.93.

5. Отклонение рабочей скорости лифта не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

ГОСТ 21.601-79 ВОДОПРОВОД И КАНАЛИЗАЦИЯ РАБОЧИЕ ЧЕРТЕЖИ

сокращенная версия

Скачать полные версии ГОСТ

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Рабочие чертежи водопровода и канализации выполняют в соответствии с требованиями настоящего стандарта и других стандартов СПДС.

1.2. В рабочие чертежи водопровода и канализации включают:

основной комплект рабочих чертежей марки ВК;

чертежи общих видов нестандартных (нетиповых) конструкций систем водопровода и канали­зации (далее именуемые системами).

1.3. В состав основного комплекта рабочих чертежей марки ВК включают:

общие данные;

чертежи (планы и схемы) систем;

чертежи (планы, разрезы и схемы) установок систем.

Допускается совмещение чертежей марки ВК с чертежами внутреннего газопровода.

1.4. Для обозначения систем принимают буквенно-цифровые обозначения по ГОСТ 21.106—78. Установкам систем присваивают обозначение, состоящее из номера установки в пределах системы и обозначения системы (например, 1В6, 2В6).

1.5. В наименованиях вводов водопровода и выпусков канализации на планах, фрагментах и узлах, а также на схемах указывают обозначение системы и номер ввода (выпуска) в пределах си­стемы, например: Ввод В1—1, Ввод В1—2, Выпуск К1—1, Выпуск Kl —2.

Стояки систем обозначают маркой «Ст» с добавлением обозначения системы и порядкового но­мера стояка в пределах системы, например: Ст В1—1, Ст В1—2.

В необходимых случаях допускается проставлять порядковые номера санитарных приборов (не­зависимо от назначения и типа прибора), пожарных и поливочных кранов, водосточных воронок или указывать на схемах систем позиционные обозначения, приведенные в спецификации систем.

1.6. Обозначение диаметра трубопровода наносят на полке линии-выноски.

В том случае, когда на полке линии-выноски наносят буквенно-цифровое обозначение трубопро­вода, диаметр трубопровода указывают под полкой линии-выноски

2. ОБЩИЕ ДАННЫЕ

2.1. В состав общих данных по рабочим чертежам марки ВК в дополнение к данным, предусмот­ренным ГОСТ 21.102—79, включают:

данные по производственному водопотреблению и водоотведению;

спецификацию систем.

2.2. Данные по производственному водопотреблению и водоотведению выполняют в виде табли­цы по форме 1.

При заполнении таблицы данные по производственному водопотреблению и водоотведению при­водят для каждой системы в отдельности. Наименования систем в таблице «из хозяйственно-питье­вого водопровода», «из производственного водопровода», «в бытовую канализацию», «в производст­венную канализацию» приведены для примера, в конкретных случаях их указывают в соответствии с проектными данными.

ГОСТ 21.604-82 ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ

сокращенная версия

Скачать полные версии ГОСТ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи наружных сетей водоснабжения и канализации (далее — сети) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной доку­ментации для строительства.

1.2. В состав рабочих чертежей сетей (основной комплект рабочих чертежей марки НВК) вклю­чают:

общие данные по рабочим чертежам;

чертежи (планы, профили и элементы) сетей;

схемы напорных сетей.

К основному комплекту рабочих чертежей марки НВК составляют спецификацию оборудования по ГОСТ 21.110-82.

1.3. Основной комплект рабочих чертежей марки НВК, при необходимости, может быть расчле­нен на основные комплекты рабочих чертежей марки НВ (наружные сети водоснабжения) и НК (на­ружные сети канализации).

1.4. Для трубопроводов сетей принимают условные обозначения по ГОСТ 21. 106 —78.

Допускается обозначать невидимые (например, подземные, в перекрытых каналах) трубопроводы сплошной толстой основной линией при отсутствии на чертежах видимых участков трубопроводов с необходимым пояснением в общих данных по рабочим чертежам или на соответствующих чертежах.

Подоснову чертежа выполняют сплошной тонкой линией.

1.5.Элементам сетей присваивают обозначения, состоящие из марок, номеров элементов в пределах каждой сети (например, ПГ7, ПГ8, Д1, Д2)

1.6.Обозначение диаметра трубопро-вода на планах и схемах наносят над трубопроводом или на полке линии-выноски

ГОСТ 22689.2-89 ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ КАНАЛИЗАЦИОННЫЕ

сокращенная версия

Скачать полные версии ГОСТ

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на трубы и фасонные части к ним (далее - изделия) из полиэтилена низкого (ПНД) и высокого (ПВД) дав­ления, предназначенные для систем внутренней канализации зданий, и ком­плектующие детали к ним.

Технические требования, правила приемки, методы испытания, марки­ровка, упаковка, транспортирование, хранение и гарантии изготовителя труб и фасонных частей должны соответствовать указан­ным в ГОСТ 22689.0.

1. ТРУБЫ

1.1. Канализационные трубы следует изготовлять прямыми отрезками длиной 2; 3; 5,5; 6 и 8 м с размерами, указанными на черт. 1 и в табл. 1.

По согласованию изготовителя с потребителем допускается изготовление труб другой длины.

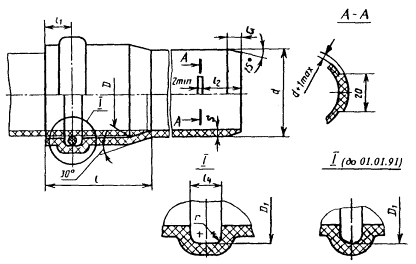

Черт.1

Таблица 1

мм

Примечания:

1. Допускается до 01.01.91 по согласованию с потребителем изготовление труб но­минальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с предельными отклонениями от размеров, указанными для изделий номинальным диаметром 50 и 110 мм.

2. Теоретическая масса труб приведена в табл. 22 приложения.

Пример условного обозначения трубы канализационной наружным диаметром 110 мм длиной 6000 мм из ПНД:

Труба ТК 110- 6000 -ПНД ГОСТ 22689.2

2. РАСТРУБЫ И ГЛАДКИЕ КОНЦЫ ФАСОННЫХ ЧАСТЕЙ

2.1. Конструкция и размеры раструбов и гладких концов фасонных час­тей типа Кк должны соответствовать указанным на черт. 2 и в табл. 2, типа Сс - на черт. 3 и в табл. 3, типа Рр - на черт. 4 и в табл. 4

Черт. 2

Таблица 2

мм

Продолжение табл. 2

ГОСТ 26008-83 ДОЖДЕПРИЕМНИКИ ЧУГУННЫЕ ДЛЯ КОЛОДЦЕВ

сокращенная версия

Скачать полные версии ГОСТ

Настоящий стандарт распространяется на чугунные горизон­тальные дождеприемники для колодцев, состоящие из решетки и корпуса, предназначенные для приема поверхностных сточных вод с улиц, дворов и других территорий.

1. ТИПЫ, ПАРАМЕТРЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Типы дождеприемников, их масса, площадь живого сечения и область применения указаны в таблице.

1.2. Основные размеры дождеприемников должны соответство­вать указанным на черт. 1—3.

Малый прямоугольный дождеприемник (тип ДМ)

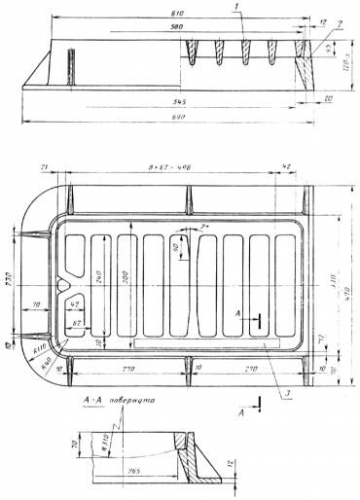

1 ¾ решетка; 2 ¾ корпус; 3 ¾ обозначение настоящего стандарта, тип дождеприемника, год выпуска и товарный знак

Черт. 1

Большой прямоугольный дождеприемник (тип ДБ)

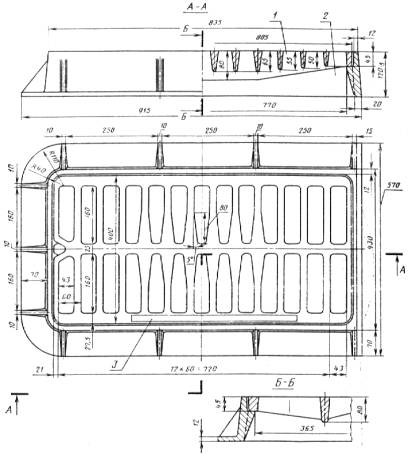

1 ¾ решетка; 2 ¾ корпус; 3 ¾ обозначение настоящего стандарта, тип дождеприемника, год выпуска и товарный знак

Черт. 2

ГОСТ 286-82 Трубы керамические канализационные, технические условия

сокращенная версия

Скачать полные версии ГОСТ

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 26 апреля 1982 г. N 105

ВЗАМЕН ГОСТ 286-74

ПЕРЕИЗДАНИЕ. Октябрь 1991 г.

Настоящий стандарт распространяется на керамические трубы, предназначенные для строительства безнапорных сетей канализации, транспортирующих промышленные, бытовые и дождевые неагрессивные и агрессивные сточные воды.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Конструкция, размеры и предельные отклонения размеров труб должны соответствовать указанным на черт. 1 и в табл. 1.

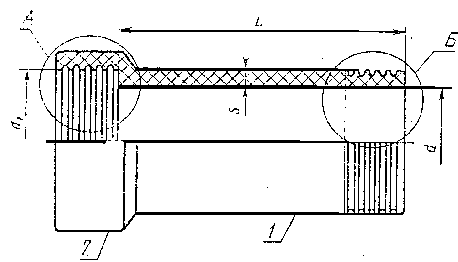

1 - ствол трубы; 2 - раструб трубы; 3 - внешнее плечико раструба;

4 - внутреннее плечико раструба

Черт. 1

ГОСТ 3634-89 ЛЮКИ ЧУГУННЫЕ ДЛЯ СМОТРОВЫХ КОЛОДЦЕВ

сокращенная версия

Скачать полные версии ГОСТ

Настоящий стандарт распространяется на круглые чугунные люки смотровых колодцев сетей водопровода и канализации.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Люки и ремонтную вставку должны изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, масса и область применения люков, в зависимости от условий эксплуатации, указаны в таблице.

1.2.2. Основные размеры люков должны соответствовать указанным на черт. 1 — 4.

1.2.3. Условное обозначение люка должно состоять из обозначения типа, наименования инженерной сети, для которой он предназначен, и обозначения настоящего стандарта. Наименование инженерных сетей, для которых предназначен люк, обозначают: В - водопровод; Г - пожарный гидрант; К - бытовая и производственная канализация; Д - дождевая канализация.

Пример условного обозначения легкого люка на сети водопровода:

ЛВ ГОСТ 3634-89

То же, тяжелого магистрального люка для дождевой канализации исполнения II :

ТМД II ГОСТ 3634-89

ГОСТ 6482-88 ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫЕ, Технические услови

сокращенная версия

Скачать полные версии ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Госстроя СССР

ИСПОЛНИТЕЛИ В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд.техн.наук (руководители темы); Ю.А.Куприков; Э.И.Гомзина; Н.К.Козеева; Л.П.Фомичева; А.Л.Ционский, канд.техн.наук; А.Е.Шмурнов, канд.техн.наук; В.С.Широков, канд.техн.наук; М.Г.Коревицкая, канд.техн.наук; М.И.Токарь, канд.техн.наук; Т.А.Клейман; А.Г.Зорич; Л.П.Хлюпин; Н.Л.Рипс; В.П.Пономарев; В.М.Варешкин; Г.А.Хау; П.И.Кривошеев; В.Я.Бачинский; Д.Г.Вальчук; Е.В.Рудемино-Дусятский; Р.М.Колтовская; В.И.Пименова; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 30.09.88 № 200

3. Взамен ГОСТ 6482.0-79, ГОСТ 6482.1-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт распространяется на железобетонные безнапорные раструбные и фальцевые трубы (далее - трубы) с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для прокладки подземных трубопроводов, транспортирующих самотеком бытовые жидкости и атмосферные сточные воды, а также подземные воды и производственные жидкости, не агрессивные к железобетону и уплотняющим резиновым кольцам.

Если транспортируемая жидкость или грунты являются агрессивными по отношению к железобетону или уплотняющим резиновым кольцам, то трубы и резиновые кольца должны удовлетворять дополнительным требованиям, установленным в проекте трубопровода.

Стандарт не распространяется на железобетонные водопропускные трубы, укладываемые под насыпями железных и автомобильных дорог.

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ. ТРОЙНИКИ ПРЯМЫЕ ПЕРЕХОДНЫЕ

РАЗРАБОТАН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; В.Н. Бехалов, канд. техн. наук

ВНЕСЕН Министерством промышленности строительных материалов СССР

Зам. министра Н.П. Кабанов

УТВЕРЖДЕН И ВВЕДЕН в действие Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137

ВЗАМЕН ГОСТ 6942.20-69

1. Настоящий стандарт распространяется на прямые переходные тройники к чугунным трубам, предназначенным для систем внутренней канализации зданий.

2. Конструкция и размеры прямых переходных тройников должны соответствовать указанным на чертеже.

_________

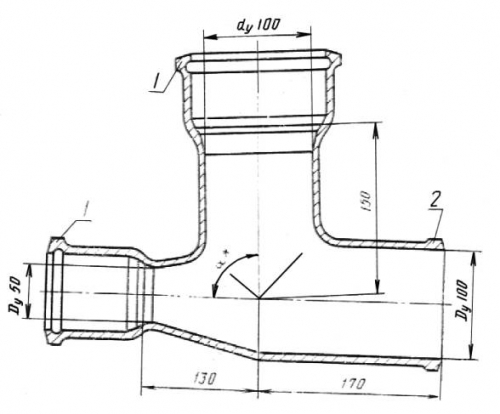

Масса тройника -6,8 кг

1 - раструбы типа I по ГОСТ 6942.2-80; 2 - хвостовик по ГОСТ 6942.2-80

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

Условное обозначение прямого переходного тройника:

Тройник ТПР-50/100Х100 ГОСТ 6942.15-80

3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.

Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов,

1981

ГОСТ 6942.15-80 Трубы чугунные канализационные и фасонные части к ним. Тройники прямые переходные. Конструкция и размеры

Постановление Госстроя СССР от 4.9.80 N 137

ГОСТ от 4.9.80 N 6942.15-80

Госстрой СССР

Действующий

Дата начала действия: 1.1.82

Опубликован: Официальное издание, Госстрой СССР - М.: Издательство стандартов, 1993 год

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ. Технические условия

сокращенная версия

>>>  скачать архивы ГОСТ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 N 234

3. ВЗАМЕН ГОСТ 13579-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ (июль 1994 г. с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/куб.м и предназначаемые для стен подвалов и технических подпольев зданий.

Сплошные блоки допускается применять для фундаментов.

ГОСТ 22000-86 ТРУБЫ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ

ГОСТ 22000-86 ТРУБЫ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ. Типы и основные параметры

сокращенная версия

>>>  скачать архивы ГОСТ

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 декабря 1985 г. N 272

ВЗАМЕН ГОСТ 22000-76

ПЕРЕИЗДАНИЕ. Ноябрь 1989 г.

1. Настоящий стандарт распространяется на сборные бетонные и железобетонные трубы, изготовляемые различными способами, и предназначенные для прокладки подземных безнапорных и напорных трубопроводов, транспортирующих жидкости.

Стандарт устанавливает типы, основные размеры и параметры труб, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах, технических условиях и проектной документации на трубы конкретных типов.

Стандарт не распространяется на водопропускные трубы, укладываемые под насыпями автомобильных и железных дорог, и дренажные трубы.

Применяемые в стандарте термины и их пояснения приведены в справочном приложении.

2. Трубы в зависимости от расчетного режима работы транспортируемой жидкости в трубопроводе подразделяют на безнапорные и напорные.

2.1. Безнапорные трубы подразделяют на следующие типы:

Т - цилиндрические раструбные с круглым отверстием и стыковыми

соединениями уплотняемыми герметиками или другими

материалами;

ТП - то же, с подошвой;

ТС - цилиндрические раструбные с круглым отверстием, со

ступенчатой стыковой поверхностью втулочного конца трубы и

стыковыми соединениями, уплотняемыми при помощи резиновых

колец;

ТСП - то же, с подошвой;

ТБ - цилиндрические раструбные с круглым отверстием, с упорным

буртиком на стыковой поверхности втулочного конца трубы и

стыковыми соединениями, уплотняемыми при помощи резиновых

колец;

ТБП - то же, с подошвой;

ТФП - с подошвой, фальцевые, с круглым отверстием и стыковыми

соединениями, уплотняемыми герметиками или другими

материалами;

ТО - то же, с овоидальным отверстием;

ТЭ - то же, с эллиптическим отверстием.

2.2. Напорные трубы подразделяют на следующие типы:

ТН - цилиндрические раструбные с круглым отверстием и стыковыми

соединениями уплотняемыми при помощи резиновых колец;

ТНП - то же, с полимерным сердечником;

ТНС - то же, со стальным сердечником.

2.3. Условные обозначения типов бетонных труб (в отличие от железобетонных) дополняют прописной буквой "Б" перед буквой "Т".

Панели из легких бетонов на пористых заполнителях для наружных стен п

Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования

сокращенная версия

>>>  скачать архивы ГОСТ

Дополнительно:

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом Совета Министров СССР по делам строительства 29 февраля 1968 года.

ПЕРЕИЗДАНИЕ. Июнь 1994 года.

Настоящий стандарт распространяется на панели из легких бетонов на пористых неорганических заполнителях с обычным армированием, предназначаемые для наружных навесных или самонесущих стен производственных зданий с шагом колонн до 12 м.

Панели должны применяться в соответствии с главой СНиП II-В.6-62 "Ограждающие конструкции. Нормы проектирования".

1. Технические требования

1.1. Панели должны изготовляться по рабочим чертежам, утвержденным в установленном порядке, и соответствовать требованиям настоящего стандарта.

1.2. Материалы, применяемые для изготовления панелей, должны соответствовать требованиям следующих стандартов: сталь - ГОСТ 5781-82, ГОСТ 6727-80, ГОСТ 380-88; цемент - ГОСТ 10178-85, ГОСТ 965-89, пористые заполнители - ГОСТ 9757-90, ГОСТ 10832-91; песок для фактурного и отделочного слоев - ГОСТ 8736-85.

Примечание. По согласованию с Госстроями стран СНГ могут применяться другие виды пористых заполнителей (туфы, пемзы и др.) при условии, что панели будут соответствовать требованиям настоящего стандарта.

1.3. Отклонения от проектных размеров панелей в мм не должны превышать:

а) по длине:

для панелей длиной до 9 м ............................... +5; -10

" " " св. 9 м ................................. ± 10

б) по высоте и толщине ......................................... ± 5

1.4. Разность длин диагоналей панелей в мм не должна превышать:

для панелей длиной до 9 м .................................... 10

" " " св. 9 м ....................................12

1.5. Поверхности панелей не должны иметь искривлений. Отклонения от плоскостности панелей, характеризуемые величиной наибольшего отклонения одного из углов панели от плоскости, проходящей через три других угла, в мм не должны превышать:

для панелей длиной до 9 м ..................................... 6

" " " св. 9 м ................................... 10

1.6. Панели должны иметь прямолинейные грани. Отклонение от прямой линии реального профиля поверхности и ребер панелей не должно превышать 3 мм на длине 2 м и на всей длине панелей в мм не должно превышать:

для панелей длиной до 9 м ..................................... 6

" " " св. 9 м ................................... 10

1.7. Панели должны выпускаться предприятием-изготовителем с наибольшей степенью заводской готовности. Внешний вид и качество поверхностей панелей должны удовлетворять следующим требованиям:

а) раковины, открытые воздушные поры, местные наплывы и впадины не допускаются, за исключением указанных в таблице.

Предназначаемые под 3 2 2

окраску

Нелицевые невидимые 10 5 5

после монтажа

б) жировые и ржавые пятна на поверхностях не допускаются;

в) околы бетона ребер глубиною более 5 мм на лицевых поверхностях и 8 мм - на нелицевых, общей длиной более 50 мм на 1 м не допускаются;

г) трещины в панелях не допускаются, за исключением местных единичных поверхностных усадочных шириной не более 0,2 мм.

1.8. Офактуренные лицевые поверхности и облицованные поверхности панелей должны соответствовать рабочим чертежам или эталону на данный вид панелей.

1.9. Панели могут выпускаться с наружным фактурным и внутренним отделочными слоями из цементно-песчаного раствора или без отделочных слоев.

Марка цементно-песчаного раствора должна составлять не менее 100 и не более 200% от проектной марки легкого бетона по прочности на сжатие при испытании на образцах размером 100Х100Х100 мм.

Примечание. Облицовка керамикой панелей из перлитобетона и легких бетонов на вспученном перлитовом песке не допускается.

1.10. Панели могут изготавливаться из легкого бетона марок по прочности на сжатие 50, 75 и 100.

1.11. Бетон панелей должен иметь плотное и однородное строение с полным заполнением раствором всех пустот между зернами крупного заполнителя.

1.12. Панели должны при испытании на прочность и жесткость выдерживать контрольные нагрузки, указанные в рабочих чертежах.

1.13. Прочность и жесткость панелей проверяется заводом-изготовителем в следующих случаях:

а) при производстве новых видов панелей, ранее не изготавливающихся на данном предприятии;

б) при изменении конструкции и армирования панелей, технологии их изготовления и применяемых материалов.

ПАНЕЛИ СТЕНОВЫЕ НАРУЖНЫЕ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ

сокращенная версия

>>>  скачать архивы ГОСТ

1 РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

В.Г.Цимблер, канд. техн. наук (руководитель темы); И.И.Драгилев, канд. техн. наук; К.М.Оганян, канд. техн. наук; А.А.Шеренцис, канд. техн. наук; Л.С.Экслер; Н.С.Стронгин, канд. техн. наук; Н.Я.Спивак, канд. техн. наук; А.В. Цареградский; В.А.Пинскер, канд. техн. наук; Э.О.Кесли; В.Г.Довжик, канд. техн. наук; С.А.Каган, канд. техн. наук; Ю.В.Чиненков, д-р техн. наук; А.А.Евдокимов, канд. техн. наук; Л.И.Карпикова, канд. техн. наук; В.В.Макаричев, канд. техн. наук; К.М.Романовская, канд. техн. наук; Н.В.Морозов, д-р техн. наук; В.А.Камейко, канд. техн. наук; Н.И.Левин, канд. техн. наук; В.И.Деньщиков

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 декабря 1983 г. N 319

3 ВЗАМЕН ГОСТ 11024-72, ГОСТ 17078-71 и ГОСТ 11118-73 в части панелей для стен жилых и общественных зданий

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ (январь 1992 г.) с Изменениями № 1 и 2, утвержденными в ноябре 1985 г., декабре 1987 г. (ИУС 3-86, 4-88)

Настоящий стандарт распространяется на бетонные и железобетонные панели, изготовляемые из легкого бетона, автоклавного ячеистого бетона и тяжелого бетона и предназначенные для наружных стен жилых и общественных зданий.

Панели, предназначенные для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять требованиям настоящего стандарта и дополнительным указаниям проектной документации, установленным с учетом требований СНиП 2.03.11.

Панели применяют в зданиях с учетом предела огнестойкости стены и предела распространения огня по стене согласно требованиям СНиП 2.01.02, СНиП 2.08.01 и СНиП 2.08.02 в зависимости от требуемой степени огнестойкости здания.

Применение однослойных панелей из автоклавного ячеистого бетона и двухслойных панелей с теплоизоляционным слоем из легкого бетона крупнопористой структуры не допускается в стенах цокольного этажа и технического подполья.

Стандарт не распространяется на панели межвидового применения (полосовой разрезки для общественных и производственных зданий и однорядной разрезки для общественных и вспомогательных зданий промышленных предприятий) в части типов, основных параметров, размеров и условных обозначений панелей, а также на предварительно напряженные панели, сплошные двухслойные панели с теплоизоляционным слоем из автоклавного ячеистого бетона, панели, являющиеся внутренними в составных наружных стенах, и панели для стен помещений с мокрым режимом.

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ. Технические условия

сокращенная версия

>>>  скачать архивы ГОСТ

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155

ВЗАМЕН ГОСТ 13580-80

ПЕРЕИЗДАНИЕ. Июль 1994 г.

Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения:

в сухих и водонасыщенных грунтах;

при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включительно;

в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно;

в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40°С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл. 1.

Плиты шириной 600 мм Плиты шириной 800-3200 мм

Таблица 1
