Грани кирпича. Из шести граней кирпича принято выделять, прежде всего, две самые большие - постели - при кладке верхнюю и нижнюю. Следующие две большие грани называют ложковыми, а оставшиеся две малые - тычковыми. В зависимости от укладки кирпича на те или иные грани кирпича кладки называют ложковыми или тычковыми. Доли кирпича. Очень часто для обеспечения того или иного вида перевязки приходится делить кирпич на части, которые в строительном обиходе получили свои названия. Кирпич, расколотый пополам ровно на две части, образует две "половины". Часть кирпича, верхняя и нижняя постели которого имеют форму квадрата, называют "три четверти". Кирпич, расколотый пополам по своей длине, дает две "длинные половины". Часть кирпича, отколотая поперек его длинной части, с размером, равным высоте кирпича называется "четвертью". Перевязка. Кладку из кирпича выполняют по определенной системе, которая называется перевязкой. Эта система предусматривает обязательное перекрытие кирпичем вышележащего ряда швов (промежутков) между кирпичами нижележащего ряда. Превязка позволяет получить прочную кладку с равномерным распределением нагрузки по всему ее объему, а также рационально использовать строительный материал.
|
.gif "Грани кирпича.") |
|
Приемы кладки. В последовательности кладки из кирпича выделяют три основных этапа. Первый этап - наложение раствора и укладка кирпича на раствор. Кирпич кладут на раствор на некотором расстоянии от последнего кирпича (примерно 1/4). Движение руки при опускании кирпича должно быть таким, чтобы нижняя его постель выдавила раствор назад. Раствор должен равномерно распределиться под кирпичем. Следующий этап - движение кирпича по раствору вперед. При этом движении тычковая сторона кирпича должна собрать на себе достаточное количество расвора для образования вертикального шва. Последий этап - поджатие кирпича, установка его на место и удаление излишков раствора. При установке кирпича допускается легкое подстукивание ручкой мастерка. Работу лучше вести в рукавицах - раствор агрессивен и разъедает руки. По мере приобретения опыта, количество наносимого на первом этапе раствора оптимизирется, а количество удаляемых его излишков - сократится. |
.gif "Укладка кирпича на раствор")
|
|
Толщина кладки. Толщина кладки условно определяется в кирпичах. Если кладка ведется как это показано на рисунках раздела "Приемы кладки", то это кладка "в полкирпича". Если в поперечном сечении кладки ложится целый кирпич, то толщина кладки "в кирпич". Когда в поперечном сечении стены видны ложковая и тычковая части двух кирпичей - толщина кладки "в полтора кирпича".
|
.gif "Толщина кладки") |
|
Кладка столбов. В качестве опор для мелких построек - сараев, летних кухонь, туалетов и хозблоков - часто используются столбики из кирпича. Они могут иметь различную толщину и форму. Очевидно, что минимально возможная толщина кладки столбика - в "кирпич". На рисунке показано расположение 1-го и 2-го рядов кладки различной толщины при виде сверху. Ряды чередуются между собой до тех пор, пока столбик не достигнет нужной высоты. Чем выше столбик, тем большей должна быть толщина кладки. При увеличении толщины кладки принципы перевязки также неукоснительно соблюдаются. |
.gif "Кладка столбов.") |
|
Кладка углов. На рисунке показан порядок укладки кирпичей (вид сверху) на углах строения при кладке толщиною "в кирпич" и кладке толщиною "в полтора кирпича". При отсутствии опыта перед началом кладки на раствор рекомендуется сделать "сухую кладку" - выложить первый и второй ряды кирпичей без раствора. Для этого готовят нужные доли кирпича, делают сухую раскладку, выдерживая между кирпичами и его долями равномерный зазор для раствора. Когда сухая кладка сделана - тщательно проверяют соблюдение правил перевязки с обеих сторон кладки. |
|
|
Стыки и пересечения стен. При возведении кирпичной постройки, в которой есть внутренняя стена или есть несколько пересекающихся стен, встает вопрос кладки стыков и пересечений стен. Чередование рядов кладки при пересечения внешних стен толщиною "в кирпич" и "в полтора кирпича" с внутренними стенами толщиной "в полкирпича" и "в кирпич" показаны на рисунках. Рекомендуется предварительно выполнить сухую раскладку первого и второго рядов кирпичей, проверить выполнение перевязки во всех стыках кладки. В некоторых местах здесь также применены доли кирпича. |
.gif "Стыки стен") |
|
Выполнение кладки. По заранее размеченному периметру кладки раскладывают кирпичи с примерным соблюдением размеров шва, который может быть от 8 до 12 мм. Кладку начинают с одного из углов. На нем укладывают 3-4 первых кирпича под углом 900. На противоположном углу по направлению кладки ставят 2-3 кирпича-маяка. В зазорах между кирпичами начального угла кладки и кирпичами-маяками вставляют гвозди, на которых натягивается шнур. Шнур натягивается на расстоянии 2-3 мм от внешнего края кладки. Если в строении есть внутренние стены, то в соответствующих местах по фундаменту закладываются кирпичи, служащие основанием для кладки пересечения стен. Очень важно правильно и равномерно положить первый ряд кладки. Далее технология кладки имеет несколько вариантов. Одни мастера выкладывают по первой стороне ряд высотой 2-4 кирпича, затем выкладывают следующий угол, переносят кирпичи-маяки на следующий угол и таким образом последовательно проходят все стороны кладки. Другие мастера в первую очередь стремятся выложить первый ряд кирпичей по всему периметру, тщательно выверяют прямоугольность кладки в плане и только после этого идут "в высоту". Сложно отдать предпочтение той или иной технологии. За несколько часов работы окончательный результат одинаков - на фундаменте остаются несколько рядов кладки по периметру будущего строения. |
|
|

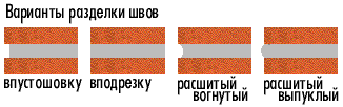

Разделка швов. После выполнения кладки, пока не высох раствор, швы следует разделать - придать им законченный вид. Если предполагается оштукатуривание стен, то разделку не делают, а кладку стараются вести "впустошовку" |
.gif "Поджатие кирпича, формирование шва")
Кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора, а забутки — вполуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.
|

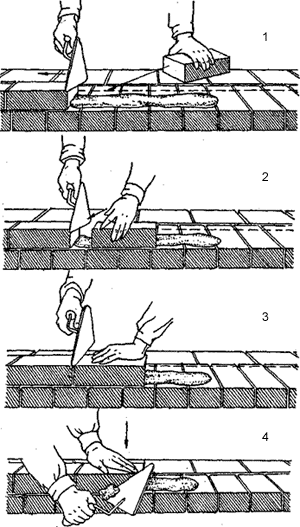

Кладка кирпичей способом вприжим Способом вприжим выкладывают стены из кирпича на жестком растворе (осадка конуса 7-9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10-15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей. Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой подносят новый кирпич к месту укладки. После этого Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный.кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за 1 прием после укладки тычками каждых 3-5 кирпичей или после укладки ложками двух кирпичей. Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.
|
 |
|

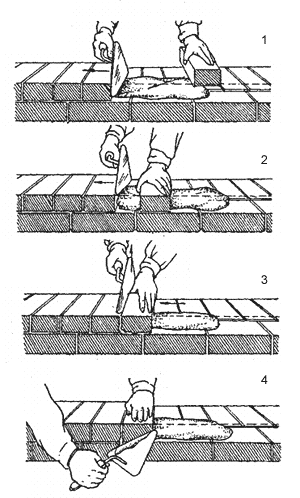

Способом вприсык ведут кладку на пластичных растворах (осадка конуса 12-13 см) с неполным заполнением швов раствором по лицу стены, то есть впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке.
Загребать раствор начинают примерно на расстоянии 8~12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой. Для кладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности на 20-30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой JUBOB. При этом раствор расстилают так же, как и при кладке вприжим, то есть с отступом от лица стены на 10-15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10-12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим. |
|
|

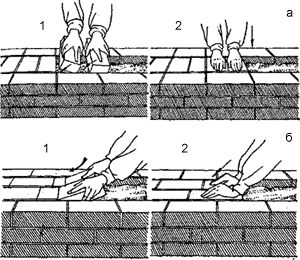

Кладка забутки способом вполуприсык Способом вполуприсык выкладывают забутку. Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич при кладке держат почти плашмя, на расстоянии 6-8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом руки осаживают егожа место. Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми. Рис. Кладка забутки способом вполуприсык: а — тычками; б — ложками |
 |
Облицовочный импортный кирпич - виды кирпичной кладки
Рост числа взыскательных индивидуальных и корпоративных заказчиков строительства обусловил интерес к высокодекоративным фасадным материалам. Одним из таких материалов явился лицевой кирпич импортного производства. Многообразие его цветовых и фактурных решений служит причиной ежегодно увеличивающегося импорта. Отечественные кирпичные заводы, на сегодняшний день не в состоянии предложить ассортимент с требуемыми потребительскими характеристиками .Это увеличение происходит не смотря даже на низкую экономическую эффективность данного мероприятия. (Это понятно ведь логистические затраты на доставку и таможенную очистку кирпича из , например, Германии составят около 80 % от цены потребления.)
Основным отличием импортного кирпича от российского является больший допуск на размеры кирпича, причем основная масса кирпича может укладываться в российские нормы, но будут попадаться кирпичи с размерами, выходящими за допустимые нормы по длине и/или высоте (по практике людей, работавших с импортным кирпичом, это не более 3% от общего количества). Особенно это относится к кирпичам ручной формовки. Как с этим бороться?
Во-первых, перед кладкой каждый ряд кирпича выкладывается "всухую", чтобы определить расположение вертикальных швов, размер подрезаемых кирпичей и их место, и только затем ряд выкладывают с раствором. Если поверхность стены имеет внешний и внутренний угол, то раскладка "всухую" начинается от внешнего угла к внутреннему, если оба угла внешних, то раскладку начинают с обоих углов, определяя местоположение подрезаемого кирпича.
Во-вторых, кирпичи, выходящие за допустимые нормы по длине, используются для подрезки, а выходящие по высоте, откладываются для накопления на целый ряд кладки.
В-третьих, колебания размеров кирпича выравнивают толщиной шва.
О шве при кладке европейских кирпичей надо поговорить отдельно. Если у нас при использовании цементного раствора стараются сделать шов максимально тонким и незаметным, то европейские строители, учитывая особенности местного кирпича, делают шов широким - до 20 мм (рекомендуемая толщина шва 15 мм). В результате швы составляют от 20 до 35 % полной поверхности фасада. Поэтому цвет, форма и пространственный рисунок шва имеют огромное значение для эстетического восприятия всей кирпичной кладки. Шов можно сделать цветным, используя готовые цветные кладочные растворы (например, Ветонит имеет более 10 цветов) или произведя расшивку фасада специальным раствором для расшивки. Швы можно по-разному формировать в зависимости от архитектурных требований. Пространственный рисунок шва создается путем сочетания ложковой, тычковой кладок и сдвигов кирпичей относительно друг друга (Силезская, Крестовая, Фламандская, Готическая, Цепная и т.д. кладки)
|
|
|
|
Цепная кладка |
Крестровая кладка |
|
|
|
|
Готическая кладка |
Готическая неправильная кладка |
.jpg)
Еще одной особенностью европейского кирпича является его цветовая неоднородность. Даже в пределах одной партии кирпич может быть разных оттенков. Этот, казалось бы, недостаток на самом деле становится его достоинством, поскольку пестрота кладки придает фасаду объем и глубину (дома из однотонных кирпичей смотрятся как плоские декорации в театре). Чтобы в процессе кладки избежать полосатости и получить равномерно пестрый фасад, необходимо использовать кирпич одновременно с как можно большего количества поддонов (4-5). Европейские производители предлагают огромный ассортимент цветных кирпичей, когда на одном кирпиче присутствует 2-3 цвета. При покупке такого кирпича нужно учитывать, что оттенки кирпича от партии к партии могут меняться.
