Основные составляющие элементы оконных, дверных, и витражных конструкций.

В данном разделе будут рассмотрены основные элементы светопрозрачных конструкций на примере балконного блока, а также - основные термины и определения, связанные с конструкцией изделий.

1.Рама.

Находяcь по всему контуру конструкции, она неподвижно крепится в проём с помощью анкерных пластин или дюбелей. Рама удерживает вес створок со стеклопакетами, поэтому к ее жесткости предъявляются высокие требования. Жесткость обеспечивает расположенный внутри пластикового профиля стальной армирующий профиль (Армирование).

Армирование (Армирующий профиль)

стальной усилительный элемент, который вставляется в ПВХ-профиль для придания ему необходимой жесткости и уменьшения линейных температурных расширений. Отсутствие армирующего профиля приведет к деформации конструкции и ее составных частей, и как следствие нарушение эксплуатационных характеристик окна (провисание, затирание и продувание створки). Согласно украинских норм все основные профиля длинной более 600 мм должны быть усилены армированием.

Полезно знать! Для изготовления армирования используется оцинкованная сталь толщиной от 1,5 до 2 мм. Все армирующие профиля должны быть прикручены к ПВХ профилю при помощи саморезов с шагом до 25 см для цветных профилей и 50 см для белых профилей.

Существует ошибочное мнение, о том, что гофрированные (специальным образом изогнутые) профиля имеют большую жесткость и могут быть изготовлены из стали меньшей толщины. На самом деле гофрированные специальным образом армирующие профиля имею лучшую «сопротивляемость» кручению, но ни как не улучшают показатели по продольному прогибу.

2.Импост (от нем.Pfosten) - в деревянной столярке поперечина или горбылек.

Служит для деления окна на части. Может располагаться вертикально, горизонтально или под углом. Обязательно должен быть усилен армированием.

3. Створка.

Любой открывающийся элемент окна. На ней располагаются приводы фурнитуры. Профили створки должны быть усилены армированием.

4. Штапик.

Служит для закрепления стеклопакета или другого заполнения (Например, сендвич-плиты) в конструкции. В зависимости от толщины стеклопакета или сэндвича штапик может иметь различную ширину (глубину). Как правило, имеет ко-экструдированный или закатанный уплотнитель.

В оконных конструкциях штапик устанавливается изнутри. В виде исключения установка штапика с наружи допустима, при условии, что он будет приклеен ПВХ клеем по всей длине. В особых случаях, при повышенных ветровых нагрузках,или для увеличения взломобезопасности штапик может быть прикручен шурупами.

5. Стеклопакет.(См.раздел СТЕКЛОПАКЕТ)

Прозрачная или полупрозрачная часть окна, изготовленная из особым образом герметично скрепленных стекл. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты.

6.Сендвич-плита
Непрозрачная часть окна. По своим теплоизоляционным характеристикам превосходит двухкамерный стеклопакет.

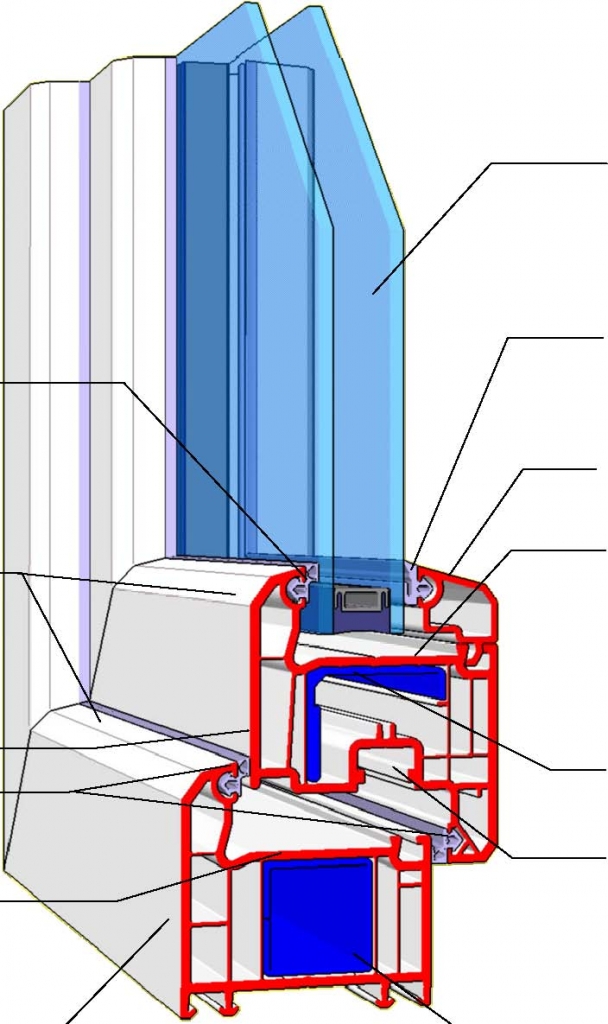

1. Уплотнение остекления
2. Внешний фальц (створки, рамы)
3. Створка
4. Уплотнение притвора
5. Фальц остекления
6. Рама (коробка)
7. Стеклопакет
8. Уплотнитель штапика
9. Штапик
10. Фальц остекления, внутренний фальц
11. Армирование створки
12. Фурнитурный паз
13. Армирование рамы (коробки)
