Оконные и балконные блоки из дерева

Оконный блок состоит из оконной коробки и оконных переплетов, которые включают створки, фрамугу и форточку. Оконную створку изготовляют из двух вертикальных и двух или трех горизонтальных брусков, связанных между собой в раму с помощью шиповых соединений, клея и нагелей. В створках, имеющих большие размеры, применяют горизонтальные бруски -- горбыльки, соединяющие вертикальные бруски. Горбылек имеет тот же профиль, что и брусок створки, но меньшую толщину. Он увеличивает прочность створки, однако уменьшает ее световую площадь.

В верхней части оконной коробки над створками, а иногда и в нижней части устанавливают горизонтальную рамку-фрамугу. Фрамуги бывают глухие и открываемые. При глухих фрамугах верхние притворы створок примыкают к четверти в нижнем бруске фрамуги. При открываемой фрамуге для ее крепления в оконную коробку вставляют горизонтальный брусок, называемый горизонтальным импостом.

В широких коробках делают вертикальный неподвижный брусок- вертикальный импост, к которому примыкают вертикальные кромки створок.

Форточку устраивают в верху переплета, но не выше 1,8 м от пола иначе ее будет трудно открывать. Устраивать форточку внизу переплета нежелательно- это вызывает сквозняки.

В зависимости от числа створок оконные переплеты различают одно-, двух- и трехстворчатые.

В двухстворчатых переплетах обе створки навешивают на петли, а в трехстворчатых на петли навешивают все три створки или две крайние, тогда средняя створка делается глухой, то есть не навешивается на петли.

Оконные створки могут открываться внутрь помещения или в разные стороны. Оконные створки, открывающиеся внутрь помещения, более удобны в эксплуатации, так как их легко мыть, остеклять, открывать и закрывать. Оконные створки, открывающиеся в разные стороны, в настоящее время почти не применяются.

Переплеты в окнах бывают внутренние и наружные. Для того чтобы створки хорошо раскрывались, размеры по высоте и ширине внутренних переплетов по сравнению с наружными делают на 50-75 мм больше. Разницу между размерами внутреннего и наружного переплетов называют рассветом.

Переплеты бывают с наплавом, то есть с напуском на брусок коробки, создающим более плотный притвор и закрывающим щели, которые образуются между створкой и коробкой. Наплав делают во внутренних или в обоих переплетах, что придает окнам более красивый вид.

Для переплетов с наплавом размеры внутреннего переплета делают больше наружного по высоте не 75 мм, а по ширине-на 75-100 мм.

Оконные и балконные блоки бывают различных конструкций, но наиболее широко применяют оконные и балконные блоки с двойными раздельными и со спаренными переплетами и полотнами.

Оконные блоки с двойными раздельными переплетами состоят из коробки, в которой навешены переплеты, открывающиеся в одну или в разные стороны. Для переплетов, открывающихся в одну сторону, расстояние между стеклами наружных и внутренних переплетов должно быть для жилых зданий 122, а для общественных- 140 мм.

Оконные блоки со спаренными переплетами состоят из двух переплетов - наружного и внутреннего, навешенных

вплотную между собой на петли, а внутренний, кроме того, - на петли к коробке. Соединенные между собой стяжками переплеты составляют как бы один переплет, имеющий достаточную жесткость.

Для мытья стекол внутренний и наружный переплеты раскрывают, развинчивая стяжки.

Отсутствие в спаренных переплетах горбыльков, горизонтальных импостов и фрамуг увеличивает их световую площадь, что повышает освещенность помещения и придает зданию архитектурную выразительность. Расстояние между стеклами спаренных переплетов 53 мм.

Оконные блоки с открываемыми (распашными) створками имеют ряд недостатков: узкие створки уменьшают световую площадь переплетов, а широкие при открывании загораживают внутри значительную часть помещения. В отдельных зданиях применяют деревянные окна со спаренными створками, вращающимися на средних горизонтальных осях (окна среднеподвесные) или на средних вертикальных осях (окна среднеповоротные).

Оконные блоки изготовляют с неравными и равными створками. В оконных блоках с неравными створками узкая створка заменяет форточку, оконные блоки с равными створками бывают с форточками и без них. Окна со спаренными переплетами (серии С) делают с наплавом, а с двойными раздельными переплетами и полотнами (Серии Р) - с наплавом или без него.

Оконные и балконные дверные блоки маркируют на предприятии-изготовителе. Марка состоит из буквенных индексов и цифр, обозначающих высоту и ширину проема в дециметрах. Буквенные индексы обозначают следующее: ОС - оконный блок со спаренными переплетами; ОР - оконный блоке двойными раздельными переплетами; БС - балконный дверной блок со спаренными полотнами; БР - балконный дверной блок с раздельными полотнами.

Оконные блоки с равными створками без форточек для жилых зданий и трехстворчатые для общественных зданий без фрамуг обозначают в конце марки буквой А.

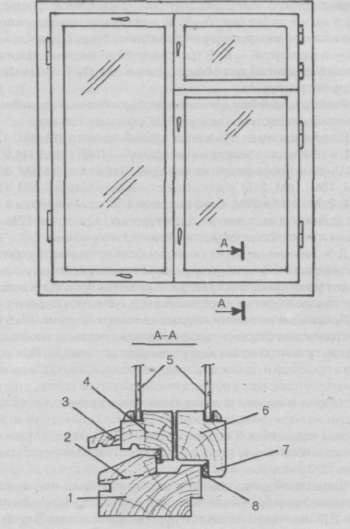

Рис. 1: Оконный блок со спаренными переплетами: 1 - брусок коробки (нижний); 2 - водоотводящая прорезь; 3 - отлив; 4 - брусок внешней створки; 5 - стекло; 6 - брусок внутренней створки; 7 - наплав; 8 - уплотняющая прокладка

Для оконных и дверных блоков, имеющих форточку или верхнюю фрамугу, в конце марки добавляют букву В; для блоков, имеющих верхнюю или нижнюю фрамугу - добавляют букву Г; для блоков с нижней фрамугой - Е. В трехстворчатых оконных блоках с верхней фрамугой для общественных зданий в конце марки добавляют букву И.

Размеры проемов для жилых и общественных зданий в основном соответствуют модулю 1М, равному 100 мм.

Высота проемов для жилых зданий принята 6М, 9М, 12М, 15М,и 18М, а для общественных зданий -12М, 18М,21М,27М.

Ширина проемов для жилых зданий принята 5М, 9М, 12М, 14М, 15М, 18М, 21М, а для общественных зданий - 9М, 12М, 18М, 21М, 24М и 27М. Окна высотой 15М применяются в жилых зданиях и частично в общественных, а высотой 12М - в кухнях и спальнях с повышенными подоконниками.

Для снижения воздухопроницаемости по периметру притвора в оконных переплетах и дверных балконных полотнах устанавливают уплотняющие прокладки. В качестве прокладок используют пенополиуретан, шерстяной шнур, губчатую резину и т. п.

Прокладки из пенополиуретана имеют сечение 10x8 мм. Одна широкая сторона такой прокладка покрыта слоем клея и закрыта лентой из антиадгезионного материала. При установке прокладки на место антиадгезионную ленту снимают, а прокладку прикладывают стороной, покрытой клеем, к наплаву створки окна или полотна балконных дверей. Когда прокладки из полиуретана не имеют клеевого слоя, то их ставят на клей повышенной водостойкости (КН-2, №88, «Момент», другие аналогичные полимерные клеи) при температуре не ниже 12°С в помещении.

Шерстяной шнур крепят к наплаву створки или полотна мелкими оцинкованными гвоздями длиной 12-16 мм с шагом 150-200 мм. Чтобы не смять шнур, гвозди забивают в край его по всему периметру створки или полотна, сохраняя постоянную толщину шнура. При закреплении шнур не стоит сильно натягивать, так как при этом он вытягивается, теряет упругие свойства и эластичность. Шерстяной шнур до установки пропитывают антимольным составом.

Прокладки из губчатой (пористой) резины крепят к наплаву створок, полотен на клее №88, «Момент» и т. п.

Прокладки должны быть упругими, прочными, светоморо-зостойкими и долговечными.

Для зданий, возводимых в первой и второй подзонах Северной строительно-климатической зоны, применяют окна и балконные двери с тройным остеклением и тройным уплотнением.

Окна для жилых зданий бывают одностворчатые и с узкими створками высотой 863, 1163, 1463 мм, а шириной 880, 1154, 1329, 1379, 1479, 2072 мм; с форточками-полуостровками высотой 1163 и 1463 мм, шириной 1154, 1329, 1379, 1479, 2072 и 2172 мм.

Оконный блок с тройным остеклением имеет три переплета, из которых один переплет одинарный - наружный, а друг гой спаренный - внутренний, створки имеют импостный и безимпостный притвор.

Створки спаренных переплетов высотой более 1400 или шириной более 800 (при высоте 1000 мм) навешивают на три петли - две верхние и одну нижнюю.

Остальные створки навешивают на две петли. Дверные полотна навешивают натри петли, располагаемые равномерно по высоте. Причем нижние и верхние петли крепятся на расстоянии 200 мм от верха и низа двери.

Для удобства пользования, снятия с петель створки-полуфорточки навешивают на врезные петли с вынимающимся стержнем.

Окна деревянные со спаренными створками, вращающимися на средних осях, подразделяются на два типа: вращающиеся на средних горизонтальных осях - среднеподвесные ОСГ, имеющие дополнительно вентиляционные клапаны или верхние фрамуги, и окна со створками, вращающиеся на средних вертикальных осях, - среднеповоротные ОСВ.

Подоконные деревянные доски устанавливают в жилых, общественных, производственных и вспомогательных зданиях. Подоконные доски имеют различный профиль обработки кромок. Они могут быть из цельной древесины или клееные. Размер доски по длине должен соответствовать ширине про-

ема с учетом заделки ее концов в стены не менее чем на 40 мм с каждой стороны.

Доски изготовляют из древесины хвойных пород. Применять древесину различных пород в одной подоконной доске, за исключением древесины сосны и ели, не допускается. Влажность древесины подоконных досок должна быть не более 9-15%. Заделки пороков древесины должны иметь влажность на 2-3% меньше нормируемой влажности досок, то есть от 6-7 до 12-13%.

При изготовлении клееных подоконных досок длина склеиваемых отрезков должна быть не менее 300 мм, а расстояние между стыками смежных склеиваемых элементов, располагаемых вразбежку по ширине подоконной доски, - не менее 150 мм.

Ширина делянок-досок, из которых склеивают подоконные доски, должна быть до 100 мм, причем во избежание коробления доски при склеивании чередуют по расположению годичных слоев.

Склеивать доски необходимо клеями повышенной водостойкости, а соединять склеиваемые отрезки по длине'- на зубчатый шип.

Лицевые поверхности досок окрашивают красками за два раза в белый цвет, а поверхности, примыкающие к стенам, ан-тисептируют.

Допускается вместо окраски облицовывать доски бумажно-слоистым декоративным пластиком светлого тона или строганым шпоном из древесины твердых пород, покрытых лаком.
