Стеклопакет.

• Принципиальная конструкция стеклопакета

• Виды стеклопакетов.

• Размер промежутка между стеклами.

Стеклопакеты используются пр изготовлении окон и дверей, межкомнатных перегородок, фасадов и зимних садов

Принципиальная конструкция стеклопакета

Стеклопакет - объемное изделие состоящее из двух или более листов стекла(1), соединенных между собой по контуру с помощью дистанционных рамок (3) и герметиков (5)- первичный герметик,(6)-вторичный герметик, образующие герметически замкнутые камеры (2), заполненные осушенным воздухом или другим газом. Осушение воздуха поисходит благодаря находящемуся в дистанционой рамке осушителю (4). Принцип работы стеклопакета заключается в том, чтобы, сохраняя прозрачность, т.е. возможность для беспрепятственного прохождения света, создать преграды для прохождения через стеклопакет тепла и звука.

При этом преградой является как само стекло, так и область перехода «газ-стекло-газ».

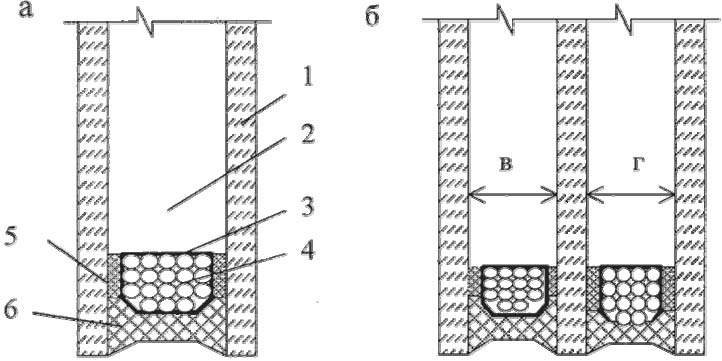

Рис.3 Конструкция однокамерного и двухкамерного стеклопакетов

Виды стеклопакетов.

На характеристику стеклопакета влияют следующие факторы:

Количество камер.

Обычно используются однокамерные (2 стекла) или двухкамерные (3 стекла) стеклопакеты. Появление второй камеры создает дополнительную преграду, как теплу, так и звуку за счет появления дополнительного фазового перехода «газ-стекло-газ». Расплатой за такое улучшение характеристик пакета является увеличение его толщины, веса и увеличение стоимости.

Тип используемых стекол.

Существуют следующие виды стекол:

Обычное с категориями от М0 до М2. Цифра после буквы М характеризует качество исполнения стекла. Чем выше цифра - тем больше допускается число дефектов на единицу площади стекла. То есть М0 имеет меньше дефектов чем стекло М2. При изготовлении стеклопакетов обычно применяется стекло категории М1.

Low-E стекло

В настоящее время два типа покрытий: так называемое К-стекло (Low-E) - "твердое" покрытие - и i-стекло (Double Low-E) - "мягкое" покрытие.

i-стекло

"Мягкое покрытие" ("Soft coating" - англ.) на основе серебра - Ag, обозначаемое в литературных источниках как "i-стекло".

I-стекло производится вакуумным напылением и представляет собой тройственную (или более) структуру из чередующихся слоев серебра диэлектрика (BiO, AlN, TiO2 и т.п.).

i-стекла, которое по своим теплосберегающим свойствам в 1,5 раза превосходит К-стекло. Различие между К-стеклом и i-стеклом заключается в коэффициенте излучательной  способности (эмиссивитета), а также технологии его получения.

Придание энергосберегающих свойств стеклу связано с нанесением на его поверхность низкоэмиссионных оптических покрытий, а само стекло с таким покрытием получило название низкоэмиссионного. Эти покрытия обеспечивают прохождение в помещение коротковолнового солнечного излучения, но препятствуют выходу из помещения длинноволнового теплового излучения, например от отопительного прибора (поэтому стекла с низкоэмиссионными покрытиями также называют селективными стеклами).

K-стекло

"Твердое покрытие" ("Hard coating" - англ.) на основе оксида олова SnО2:F, называемое иначе "полупроводниковым покрытием". Стекла с таким покрытием, как правило, обозначаются в специальной литературе термином "k-стекло".
Наносится непосредственно на одной из стадий производства флоат-стекла (так называемая технология "on-line" - англ, "на линии") за счет химической реакции пиролиза (разложения вещества под действием высоких температур). Во время этой реакции слой оксида олова оседает на поверхность горячего стекла, становясь неотделимой его частью. При этом образуется крепкое и прочное металлическое покрытие, обладающее химической, механической и термической стойкостью, равноценной стеклу без покрытия. Твердые покрытия устойчивы к воздействию погодных условий и выдерживают воздействия температур до 620°С.

Размер промежутка между стеклами.

Размер промежутка между стеклами определяется толщиной дистанционной рамки и слоем первичного герметика. Обычно, чем больше камер, тем меньше размер дистанции, иначе толщина стеклопакета превысит все разумные пределы.

Обычно используется дистанция следующих размеров: 6 мм; 8 мм, 10 мм, 16 мм.

Расстояние между стеклами может быть одинаковым или разным (от 6 до 32 мм, 41-42 мм), но при этом не рекомендуется использовать стеклопакеты, у которых расстояние между стеклами выше 16-18 мм. Увеличение этого размера не только не улучшает, но даже ухудшает теплоизоляционные характеристики стеклопакетов, в то время как стоимость такого стеклопакета становится выше.

Для однокамерного стеклопакета наиболее распространенная дистанция 16мм; 12мм , для двухкамерного 6мм;8мм; 10мм.

Свойства газа, заполняющего пространство между стеклами.

Распространенные заблуждения! Как правило, люди не знакомые с конструкцией стеклопакета, уверены, что пространство между стеклами заполнено вакуумом. Это не так, потому, что при большой площади стеклопакетов, если бы там был вакуум, то под давлением воздуха стекла просто слипнутся.

Поэтому обычно между стеклами находится осушенный воздух, который снижает теплопроводность. Для улучшения тепло- звукоизоляционных характеристик стеклопакета, пространство между стеклами заполняют инертным газом. С точки зрения теплоизоляции заполнение инертным газом наиболее эффективно в комбинации с энергосберегающим стеклом.

Распространенные заблуждения! Еще одним заблуждением является то, что растения в помещениях с энергосберегающими стеклопакетами растут хуже. Как и обычное стекло, стеклопакет с энергосберегающим стеклом не пропускает большую часть ультрафиолетового спектра излучения. Для светочувствительных растений это пагубно. Поэтому в оранжереях используют специальные стекла (поликарбонатные плиты) или применяют специальные лампы дневного освещения с широким спектром волн.
